При выборе плоскости разъема необходимо соблюдать правила :
-наиболее целесообразно получать отливку в одной полуформе ; если это невозможно, следует большую часть отливки располагать в нижней полуформе ;
- расположение отливки должно обеспечивать ее одновременное или направленное затвердевание ;
- линия разъема модели не должна проходить по базовым поверхностям отливки ;
- разъем модели и формы должен обеспечивать применение минимального количества стержней и отъемных частей на модели ;
– разъем модели должен обеспечивать удобную сборку формы и установку стержней.
Графическое изображение элементов литейных форм и отливок выполняют в соответствии с ГОСТ 3.1125-88.

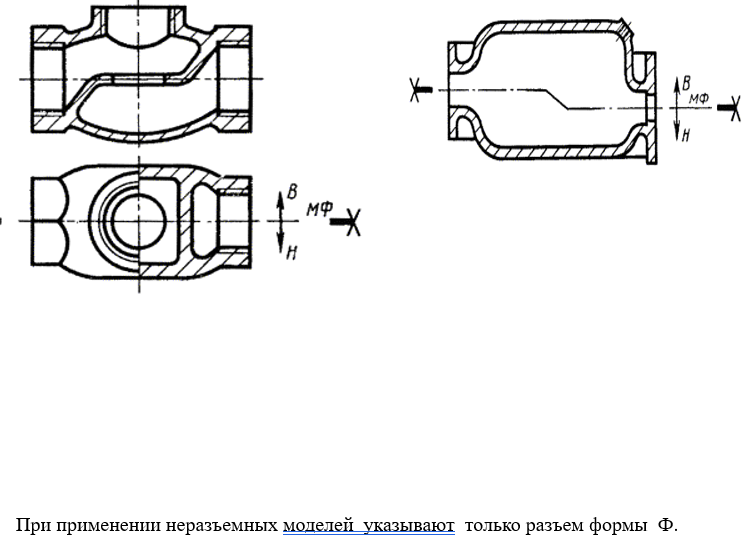

Разъем модели и формы показывают отрезком или ломаной штрихпунктирной линией, заканчивающейся знаком Х- -Х , над которой указывается буквенное обозначение МФ.
Направление разъема показывают сплошной основной линией, ограниченной стрелками и перпендикулярной к линии разъема МФ .
Направление разъема показывают сплошной основной линией, ограниченно стрелками и перпендикулярной к линии разъема .
Разъем формы и модели сложных отливок показывают на минимально необходимом числе изображений, достаточном для определения разъема.
При нескольких разъемах модели и формы каждый разъем показывают . Отдельно.
Положение отливок в форме при заливке обозначают буквами В (верх ) и Н (низ).Буквы проставляют у стрелок, показывающих направление разъема формы ( см. рис. 19-23 ).
Если отливка формуется в горизонтальном положении, а заливается в вертикальном, то буквенное обозначение верха и низа отливки у стрелок не ставится, а параллельно заливке проводится сплошная основная линия, ограниченная стрелками. У стрелок ставится буквенное обозначение верха и низа .
