Модели литейные и ящики стержневые пластмассовые

10.5.1. Модели и стержневые ящики пластмассовые должны изготовляться в соответствии с ГОСТ 19505 -86.

Стандарт устанавливает два класса прочности изготовления пластмассовых моделей и стержневых ящиков ;

1 - для крупносерийного и среднесерийного производства отливок ;

2 - для единичного и мелкосерийного производства отливок.

10.5.2.В зависимости от класса прочности модели и стержневого ящика выбирают способ их изготовления : свободной заливки, контактный или формования для пенопласта ( на основе полистирола ).

10.5.3.Число съемов при формовке в зависимости от способа изготовления пластмассовых моделей и стержневых ящиков приведена в табл. 21/185 ????

Таблица 185. Число съемов при формовке при использовании пластмассовых моделей

и стержневых ящиков

10.5.4.Быстроизнашивающиеся выступающие и острые кромки необходимо арми- ровать стальными пластинами толщиной не менее 3,0 мм , Стальные пластины крепить винтами и гайками на клею. В качестве клея следует применять составы на основе эпоксидных и акриловых смол, обеспечивающих модуль упругости не менее 196 Па.

10.5.5. Параметр шероховатости формообразующих поверхностей моделей и стержневых ящиков должен быть не грубее Ra 2,5 мкм по ГОСТ 2789 -73.

10.5.6.Дефекты на формообразующей поверхности модели и стержневого ящика должны быть заделаны составами на основе эпоксидных, акриловых и полиэфирных самотвердеющих смол.

10.5.7.Галтели следует выполнять за счет основного тела модели и стержневого ящика или отъемными планками и рамками.

10.5.8.Формовочные уклоны по ГОСТ 3212 -92.

10.5.9. Крепление разъемных стержневых ящиков следует осуществлять откидными болтами по ГОСТ 19406 -74, стяжками с применением крепежных клиньев по

ГОСТ 193914 — 74, скобами по ГОСТ 19388 — 74 и другими металлическими замками.

Крупногабаритные стержневые ящики для предотвращения прогиба стенок необходимо скреплять несколькими рядами крепежных приспособлений и устанавливать сквозные стяжные штыри (болты ) . Расстояние между крепежными приспособлениями должно быть не более 300 мм,, а между стяжными штырями не более 500 мм.

254

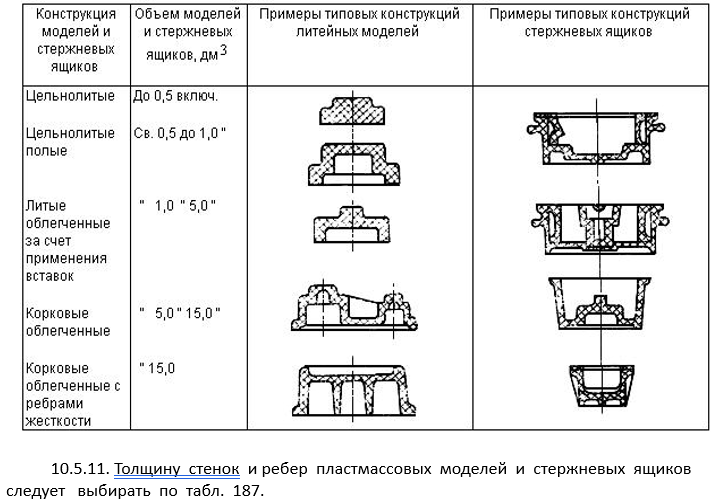

10.5.10..Типовые конструкции литейных моделей и стержневых ящиков из пластмасс приведены в табл 186.

Таблица 186. Типовые конструкции литейных моделей и стержневых ящиков из пластмасс

10.5.11. Толщину стенок и ребер пластмассовых моделей и стержневых ящиков следует выбирать по табл. 187.

Таблица 187. Толщины стенок и ребер пластмассовых моделей и стержневых ящиков

Примечание : L - длина , B - ширина модели или стержневого ящика в мм.

10.5.12.Расстояние между ребрами жесткости должно быть не более 300 мм.

255

10.5.13.Соединение разъемных моделей и стержневых ящиков следует производить штырями по ГОСТ 19381 -74 и втулками по ГОСТ 19385 — 74.

10.5.14. Крепление моделей и элемнтов литниковой системы ( питатели, шлакоуловители и др. ) на модельных плитах следует производить по ГОСТ 20340-74 - ГОСТ 20351-74.

10.4.15. Нормы точности размеров формообразующих поверхностей моделей и стержневых ящиков - по ГОСТ 11961 — 66.

10.5.16.Составы рецептур пластических масс для изготовления литейных моделей приведены в табл. 188.

Таблица 188. Составы рецептур пластических масс для изготовления литейных моделей

и стержневых ящиков

Продолжение табл. 188

Таблица 189. Физико-механические свойства пластических масс в отвержденном

состоянии ( ГОСТ 19505 — 86 )
