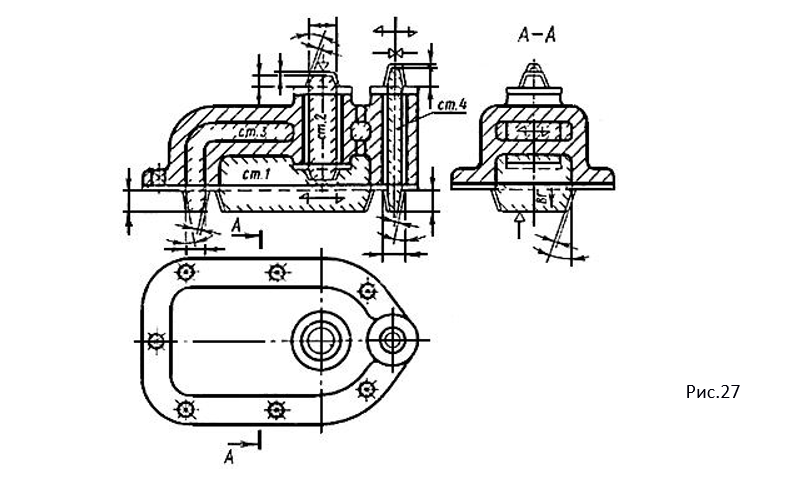

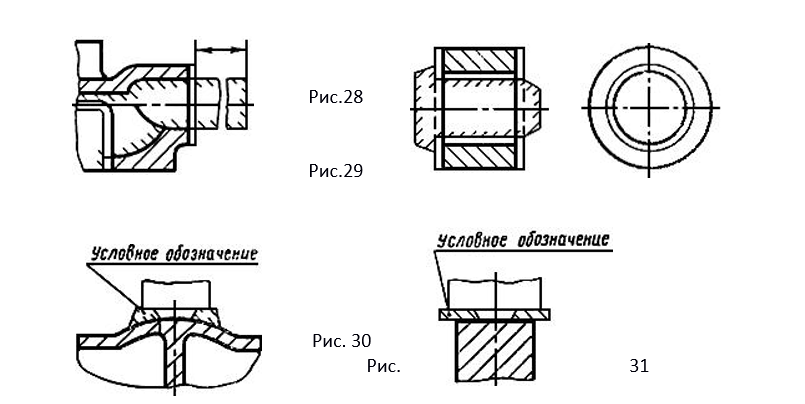

Стержни, их знаки и фиксаторы, стержни-перемычки, разделительные диафрагмы легкоотделяемых прибылей и знаки модели изображают в масштабе чертежа сплошной тонкой линией рис. 27,28,29,30,31, которую допускается выполнять синим цветом.
Стержни в разрезе следует штриховать только у контурных линий ( рис. 27,28, 29).

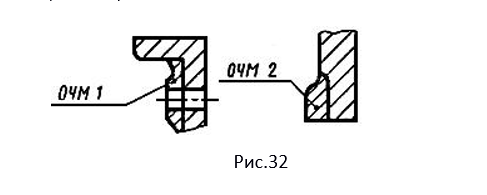

Линию соприкосновения отъемной части с моделью показывают сплошной основной линией ( Рис. 32).
Отъемную часть модели обозначают буквами ОЧМ (отъемная часть модели) и порядковым номером при наличии нескольких элементов.
