Справочник литейщика

В зависимости от положения стержня при сборке литейной формы стержневые знаки подразделяются на горизонтальные ( Рис. 89, а ) и вертикальные ( Рис. 89, б )

Длина горизонтальных знаков должна соответствовать указанным :

при формовке «по сырому» - в табл. 167;

при формовке «по сухому » - в табл. 168;

для форм, твердеющих в контакте с оснасткой - в табл. 169.

Длина горизонтальных знаков, при выполнении в них элементов литниковой системы, может быть увеличена по сравнению со значениями, указанными в табл. 167-169 в зависимости от ее конструкции.

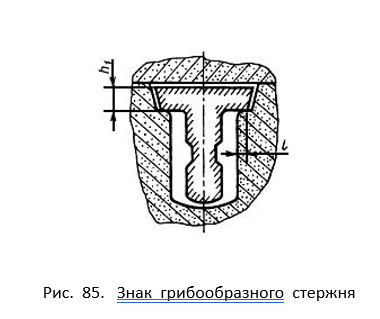

При количестве знаков более двух, их длина может быть уменьшена на 30 — 50 % по сравнению с указанными в табл. 167 -169. Аналогично назначается длина грибообразного стержня ( Рис. 85 ).

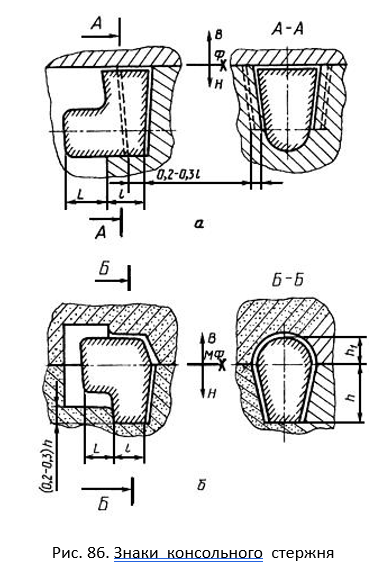

Длина знака консольного стержня может быть увеличена до длины выступающей части

( Рис. 86 ).

Высоту нижних вертикальных знаков для всех видов смесей назначают в соответствии с табл. 170.

Таблица 167. Длина горизонтальных знаков при формовке « по сырому»

a + b -------------- 2 или D	Длина знака l , не более, при длине стержня L, мм
a + b -------------- 2 или D	До 40	Св.40 до 63	Св.63 до 100	Св.100 до 160	Св.160 до 250	Св.250 до 400	Св.400 до 630	Св.630 до 1000	Св.1000 до1600	Св.1600 до 2500
До 25	20	25	30	35	-	-	-	-	-	-
Св. 25 до 40				35	45	50	-	-
Св. 40 до 63				40	50	60	75	95
Св. 63 до 100			35	45	55	65	85	105
Св. 100 до 160	35	40	35	50	60	75	95	115	130
Св. 160 до 250	35		40	50	65	80	100	125	145
Св. 250 до 400	40		45	60	75	85	110	140	160	180
Св. 400 до 630	40		45	65	85	100	130	160	180	220
Св. 630 до 1000	-	-	-	-	-	115	150	180	210	260
Св. 1000 до 1600	-	-	-	-	-	-	-	200	245	300

Таблица 168. Длина горизонтальных знаков при формовке «по сухому»

a + b ----------- 2 или D	Длина знака l , не более, при длине стержня L, мм
a + b ----------- 2 или D	До 40	Св.40 до 63	Св.63 до 100	Св. 100 до 160	Св. 160 до 250	Св. 250 до 400	Св. 400 до 630	Св.630 до 1000	Св. 1000 до 1600	Св. 1600 до 2500	Св. 2500 до 4000	Св. 4000
До 25	15	20	-	-	-	-	-	-	-	-	-	-
Св. 25 до 40	20	25	30	35	40	-
Св. 40 до 63	20	25	30	35	40	50
Св. 63 до 100	25	30	35	40	45	55	65
Св. 100 до 160	25	30	35	40	45	55	65
Св. 160 до 250	30	35	40	50	55	60	70	75
Св. 250 до 400	35	40	45	50	55	60	70	75	90
Св. 400 до 630	-	45	50	55	60	65	75	90	110	120	130
Св. 630 до 1000		-	55	60	65	70	80	100	130	150	160	170
Св. 1000 до 1600			-	65	70	80	90	120	150	180	200	220
Св. 1600 до 2500				-	75	90	100	130	170	210	240	270
Св. 2500 до 4000					-	95	120	145	180	220	250	300
Св. 4000					-	-	125	150	190	230	270	320

230

Таблица 169. Длина горизонтальных знаков для форм, твердеющих в контакте с

оснасткой

a + b ----------- 2 или D	Длина знака l , не более, при длине стержня L, мм
a + b ----------- 2 или D	До 40	Св. 40 до 63	Св. 63 до 100	Св. 100 до 160	Св. 160 до 250	Св. 250 до 400	Св. 400 до 630	Св.630 до 1000	Св. 1000 до 1600	Св. 1600 до 2500	Св. 2500 до 4000	Св. 4000
До 25	10	15	20	25	-	-	-	-	-	-	-	-
Св. 25 до 40					30	35	-
Св. 40 до 63					30	35	40
Св. 63 до 100	15	20	30	30	35	40	45	50
Св. 100 до 160	15	20		30	35	40	45	50
Св. 160 до 250	20	25		35	40	45	50	55
Св. 250 до 400	25	30	35	40	45	50	55	60	70
Св. 400 до 630	-	-	40	45	50	55	60	70	90	100	120
Св. 630 до 1000					50	60	65	80	105	130	145	160
Св. 1000 до 1600					55	65	75	90	110	150	165	185
Св. 1600 до 2500				50	60	70	80	95	135	165	185	205
Св. 2500 до 4000				-	-	75	85	105	140	180	210	230
Св. 4000				-	-	-	95	110	140	180	210	-

При соотношении L / D > 5 или ( 2L / (a + h ) ) > 5 нижний знак рекомендуется выполнять в соответствии с рис 4 ????.

Высота нижних вертикальных знаков для всех видов смесей приведена в табл. 170.

Таблица 170. Высота нижних вертикальных знаков

a + b ------------------------ 2 или D	Длина знака l , не более, при длине стержня L, мм
a + b ------------------------ 2 или D	До 40	Св.40 до 63	Св.63 до 100	Св. 100 до 160	Св.160 до 250	Св.250 до 400	Св.400 до 630	Св.630 до 1000	Св. 1000 до 1600	Св. 1600 до 2500	Св. 2500
До 25	20	30	30	30	-	-	-	-	-	-	-
Св. 25 до 40	20	30	30	30	50	60	-	-	-
Св. 40 до 63	25	35	35	35	40	60	80	110	130
Св. 63 до 100	25				40	50	80	110	130
Св. 100 до 160	30				40		70	100	130
Св. 160 до 250					40		70	100	130	180
Св. 250 до 400					40	40	60	80	120	180	190
Св. 400 до 630	40	40	40	40	40	40	50	80	120	170	180
Св. 630 до 1000	50	50	50	50	50	50	50	70	110	150	160
Св. 1000 до 1600	70	70	70	70	70	70	70	70	100	130	140
Св. 1600 до 2500	100	100	100	100	100	100	100	100	100	110	120
Св. 2500	110	110	110	110	110	110	110	110	110	110	110

В случае применения холодильников, расположенных в зоне нижних знаков допускается увеличение высоты знаков на толщину холодильника.

Высоту верхнего вертикального знака следует принимать не менее 0,5 от высоты нижнего знака.

При отсутствии верхнего вертикального знака высоту нижнего знака допускается увеличивать до 50 % по сравнению с указанными в табл. 170. Высоту верхнего знака грибообразного стержня ( Рис. 85 ) при отсутствии нижнего следует назначать по табл. 170.

Уклоны на знаковых поверхностях ( Рис. 84 ) приведены в табл. 171.

Таблица 171. Уклоны знаковых поверхностей (ГОСТ 3212 -92 )

Высота знака h или h1	Уклон знаков
	Модельного комплекта				Модели
	для низа α		для верха		α1
		мм		мм		мм
До 40	10 °00'	4,5	15 °00'	8,2	4 °00'	2,0
Св. 40 до 63	7 °00'	5,5	10 °00'	9,0	3 °00'	2,5
Св. 63 до 100	6 °00'	8,5	8 °00'	11,7	2 °00'	2,7
Св. 100 до 160	5 °00'	11,5	6 °00'	16,0	1°00'	3,2
Св. 160 до 250	5 °00'	14,0	6 °00'	19,0	45'	3,6
Св. 250 до 400	5 °00'	17,0	6 °00'	23,0	-	-
Св. 400 до 630	4 °00'	21,0	5 °00'	27,5	-	-
Св. 630 до 1000	3 °00'	25,0	4 °00'	32,2	-	-
Св. 1000	2 °30'	-	3 °00'	-	-	-

При определении технологических зазоров S1, S2 и S3 между знаками формы и стержня необходимо учитывать класс точности модельного комплекта, материал, из которого он изготовлен , габарит стержня и вид формовки.

Таблица 171. Значения технологических зазоров S1 и S2 для модельных

комплектов 1- 3 классов точности, изготовленных из металла или

пластмассы

Высота знака h или h1	Зазор S1 ( S2 ) при длине стержня, мм
	До 40	Св.40 до 63	Св.63 до 100	Св. 100 до 160	Св. 160 до 250	Св. 250 до 400	Св. 400 до 630	Св.630 до 1000	Св. 1000 до 1600	Св. 1600 до 2500	Св. 2500 до 4000	Св. 4000
До 25	0,2		0,3		0,4	0,5	0,6	0,7	0,9	1,2	1,6	2,0
Св. 25 до 40	0,3	0,3	0,4	0,4	0,5	0,5	0,7	0,8	1,0	1,5	1,7	2,1
Св. 40 до 63
Св. 63 до 100		0,4		0,5		0,6			1,1		1,8	2,2
Св. 100 до 160
Св. 160 до 250	0,4	0,5			0,6	0,7	0,8	0,9		1,6
				0,6
Св. 250 до 400
Св. 400 до 630	0,5	0,6		0,7			0,9	1,0	1,2	1,7	2,0	2,3
Св. 630 до 1000						0,8						2,4
Св. 1000 до 1600	0,6	0,7		0,8		0,9	1,0	1,1	1,3	1,8	2,1	2,5
Св. 1600 до 2500	0,8		0,9		1,0	1,2	1,2	1,4	1,5	2,0	2,2	2,6
Св. 2500 до 4000	1,2		1,2				1,4	1,5	1,6	2,0	2,4	2,8
Св. 4000			1,3		1,4		1,6	1,6	1,8	2,2	2,6	3,0
	(0,3)	( 0,4 )		(0,5)	(0,6 )		( 0,8 )	( 1,0 )	1,4 )	( 2,0 )	(2,6 )	( 3,3 )

233

Таблица 172. Значения технологических зазоров S1 и S2 для модельных комплектов 7 -9 классов точности, изготовленных из металла или пластмассы и 1- 3 классов точности , изготовляемого из дерева

Высота знака h или h1	Зазор S1 ( S2 ) при длине стержня, мм
	До 40	Св. 40 до 63	Св. 63 до 100	Св. 100 до 160	Св. 160 до 250	Св. 250 до 400	Св. 400 до 630	Св. 630 до 1000	Св. 1000 до 1600	Св. 1600 до 2500	Св. 2500 до 4000	Св. 4000
До 25	0,3	0,4		0,5	0,6	0,7		1,1	1,4	1,9	2,7	3,3
Св. 25 до 40	0,4	0,5	0,6	0,6	0,7	0,8	0,8	1,3	1,6	2,2
Св. 40 до 63	0,5	0,6		0,7	0,8	0,9					3,0	3,5
Св. 63 до 100
Св. 100 до 160			0,7			1,0	1,0
Св. 160 до 250	0,6	0,7		0,8	0,9			1,4	1,7
Св. 250 до 400			0,8				1,1		1,8	2,3	3,2	3,7
Св. 400 до 630	0,7	0,8		0,9	1,0	1,1	1,2			2,4	3,3
Св. 630 до 1000	0,8	0,9		1,0	1,1	1,2	1,3	1,6	1,9	2,5		4,0
Св. 1000 до 1600	0,9	1,0			1,3		1,5	1,7	2,1	2,8	3,5
Св. 1600 до 2500	1,2	1,4		1,5	1,6		1,7	1,9	2,3	3,0	3,8	4,5
Св. 2500 до 4000	1,5	1,7			2,0		2,3	2,0	2,5	3,2
Св. 4000	1,8	2,0			2,3		2,5	2,7	3,0	3,8	4,0	5,0
	(0,5)	(0,6)	(0,7	(0,8	(0,9)	(1,0)	(1,3)	(1,7)	(2,3)	(3,2)	(4,3)	(5,2)

Таблица 173. Значения технологических зазоров S1 и S2 для модельных комплектов 4- 6 классов точности, изготовляемого из дерева

Высота знака h или h1	Зазор S1 ( S2 ) при длине стержня, мм
Высота знака h или h1	До 40	Св. 40 до 63	Св. 63 до 100	Св. 100 до 160	Св. 160 до 250	Св. 250 до 400	Св. 400 до 630	Св. 630 до 1000	Св. 1000 до 1600	Св. 1600 до 2500	Св. 2500 до 4000	Св. 4000
До 25	0,5	0,6	0,7	0,8	0,9	1,0	1,3	1,7	2,3	3,3	4,3	5,2
Св. 25 до 40	0,7	0,8	0,9	1,0	1,1	1,3	1,6	1,9	2,5	3,3	4,5	5,5
Св. 40 до 63	0,8	0,9	1,0	1,1	1,2	1,3	1,6	2,0	2,6	3,5	4,6	5,5
Св. 63 до 100	0,8	0,9	1,0	1,1	1,2	1,5	1,7	2,0	2,6	3,5	4,6	5,6
Св. 100 до 160	0,9	1,0	1,1	1,2	1,3	1,5	1,7	2,1	2,7	3,8	4,7	5,6
Св. 160 до 250	1,0	1,1	1,2	1,3	1,4	1,6	1,8	2,3	2,9	3,9	4,7	5,7
Св. 250 до 400	1,1	1,2	1,3	1,4	1,5	1,6	1,9	2,3	2,9	3,9	4,8	5,8
Св. 400 до 630	1,2	1,3	1,4	1,5	1,6	1,8	2,0	2,4	3,0	4,0	5,0	5,9
Св. 630 до 1000	1,4		1,6	1,7	1,8	1,9	2,2	2,6	3,0	4,1	5,2	6,0
Св. 1000 до 1600	1,6	1,7	1,8	1,9	2,0	2,2	2,5	2,8	3,8	4,3	5,4	6,4
Св. 1600 до 2500	2,1	2,2		2,3	2,5	2,6	3,0	3,2	3,8	4,8	6,0	6,8
Св. 2500 до 4000	2,5		2,7		3,0		3,2	3,8	4,4	5,3	6,0	7,5
Св. 4000	3,0		3,3		3,5	3,6	4,0	4,4	4,8	5,8	6,4	8,0
	(0,8)	(0,9)	(1,1)	(1,2)	(1,4)	(1,7)	(2,1)	(2,7)	(3,6)	(5,8)	(6,7)	(8,2)

Таблица 174. Значения технологических зазоров S1 и S2 для модельных комплектов 7- 9 классов точности, изготовляемого из дерева

Высота знака h или h1	Зазор S1 ( S2 ) при длине стержня, мм
Высота знака h или h1	До 40	Св. 40 до 63	Св. 63 до 100	Св. 100 до 160	Св. 160 до 250	Св. 250 до 400	Св. 400 до 630	Св. 630 до 1000	Св. 1000 до 1600	Св. 1600 до 2500	Св. 2500 до 4000	Св. 4000
До 25	0,8	0,9	1,1	1,2	1,4	1,7	2,1	2,7	3,5	5,0	6,5	8,0
Св. 25 до 40	1,2	1,3	1,5	1,6	1,8	2,1	2,5	3,0	4,0	5,0	7,3	8,5
Св. 40 до 63	1,3	1,4	1,6	1,7	1,9	2,2	2,6			5,7		8,7
Св. 63 до 100	1,3	1,5	1,6	1,8	2,0	2,2	2,6			6,2
Св. 100 до 160	1,4	1,6	1,7	1,9	2,1	2,3	2,7	3,1		6,2
Св. 160 до 250	1,5	1,7	1,8	2,0	2,2	2,4	2,8	3,4	4,3	5,8	7,5
Св. 250 до 400	1,7	1,8	2,0	2,1	2,3	2,6	3,0	3,4	4,4	5,9	7,6	9,0
Св. 400 до 630	1,9	2,0	2,2	2,3	2,5	2,7	3,2	3,6	4,6	6,1	7,8	9,3
Св. 630 до 1000	2,2	2,3	2,4	2,5	2,6	3,0	3,4	3,8	4,8	6,3	8,0	9,4
Св. 1000 до 1600	2,4	2,5	2,8		3,3		3,8	4,3	5,3	6,8	8,5	9,5
Св. 1600 до 2500	3,3	3,4	3,5	3,7	3,9	4,2	4,5	5,1	6,0	7,5	9,2	10,6
Св. 2500 до 4000	4,0		4,5			5,0	5,5	5,7	6,8	8,3	10,0	11,5
Св. 4000	5,0				5,5	5,7	6,0	6,8	7,5	9,0	10,5	12,0
	(1,2 )	(1,5 )	(1,7 )	(2,0 )	(2,3 )	(2,7 )	(3,3 )	(4,3 )	(5,7 )	(8,1 )	(10,5 )	(13,0 )

Значение зазоров S3 между знаками формы и стержня следует принимать равным 1,5 S1.

С целью предупреждения попадания жидкого металла в вентиляционные каналы стержня следует выполнять на верхнем знаке ( при вертикальном расположении его) углубление для получения в сырой форме обжимного кольца на горизонтальном знаке (Рис. 88, а, б ).

Для предупреждения скопления частиц смеси в форме при возможном задире ее стержнем на нижнем вертикальном и горизонтальном знаках следует выполнять канавки или фаски ( Рис. 88, а , б ). Для сырой формы необходимо на горизонтальном знаке выполнять противообжимной поясок ( Рис. 88, б). Размеры этих конструктивных элементов даны в табл. 175.

Таблица 175. Размеры конструктивных элементов знаков Рис. 88 а, б )

Диаметр знака, мм	Горизонтальный знак, мм					Вертикальный знак, мм
Диаметр знака, мм	a	b	c	r	d	e	f	r1
Св. 40 до 63	5	0,5	-
Св. 63 до 100	5	1,0	15,0	2,0	10,0	2,0	3,0	2,0
Св. 100 до 250	8	1,5	20,0	3,0	15,0	3,0	4,0	3,0
Св. 250 до 400	10	1,5	25,0	5,0	15,0	4,0	5,0	5,0
Св. 400	12	2,0	40,0	5,0	20,0	5,0	6,0	5,0

При изготовлении модели из одного материала, а стержневых ящиков из другого, значения зазоров следует принимать по наибольшим допускам материала.
