Припуски на механическую обработку изображают сплошной тонко линией. Допускается выполнять линию припуска красным цветом.
Величину припуска на механическую обработку указывают цифрой перед знаком шероховатости поверхности детали или величиной уклона и линейными размерами

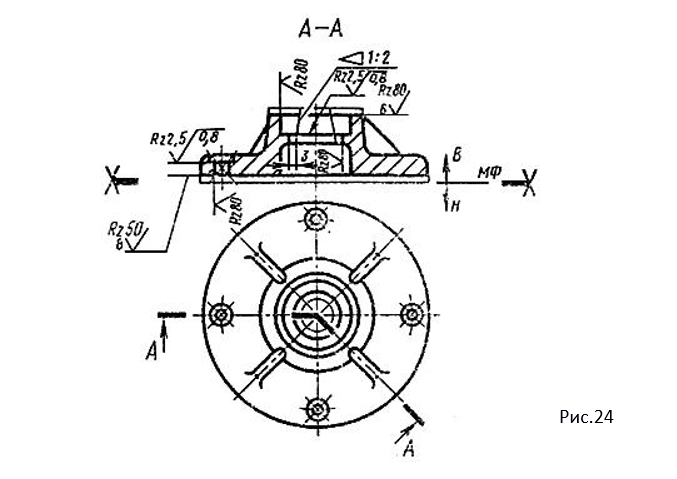

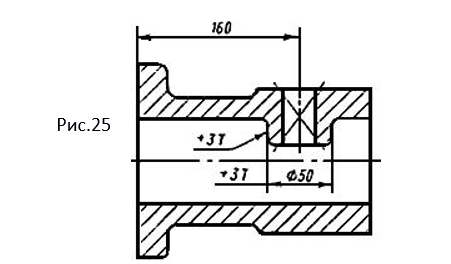

Рис.24 Технологический припуск указывают цифрой со знаком (+) или ( - ) и буквой Т ( технологичсекий припуск) и проставляют на полке линии- выноски или на продолжении размерной линии ( рис. 25).

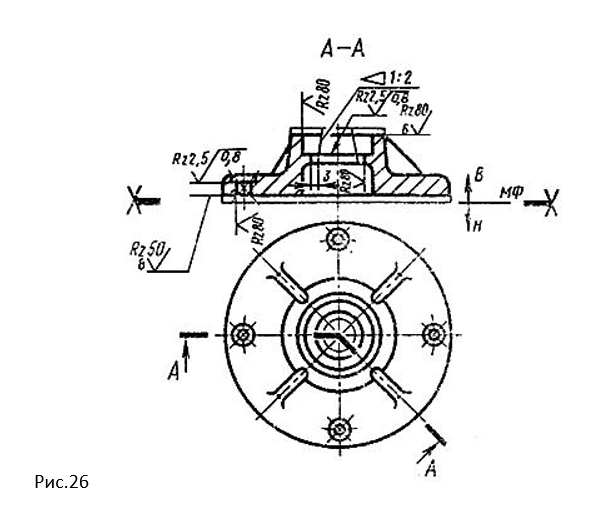

Допускается при несложных отливках припуски на механическую обработку не изображать, а указывать только величину припуска цифрой (рис. 26).
