9.8.1.Холодильники литейные представляют собой металлические вставки, которые устанавливают в литейную форму для ускоренного охлаждения массивных частей отливки. Металлические холодильники обладают большей теплопроводностью и теплоемкостью чем материал стенок песчаных форм и стержней и позволяют выравнить скорость охлаждения в толстых и тонких частях отливки, а также создают направленное затвердевание.
9.9.2.Различают холодильники наружные и внутренние. Наружные холодильники устанавливают в форме таким образом, что они не являются частью отливки. Наружные холодильники изготавливают из из чугунов марок СЧ 18-36, СЧ 21-40 и иногда из стали.

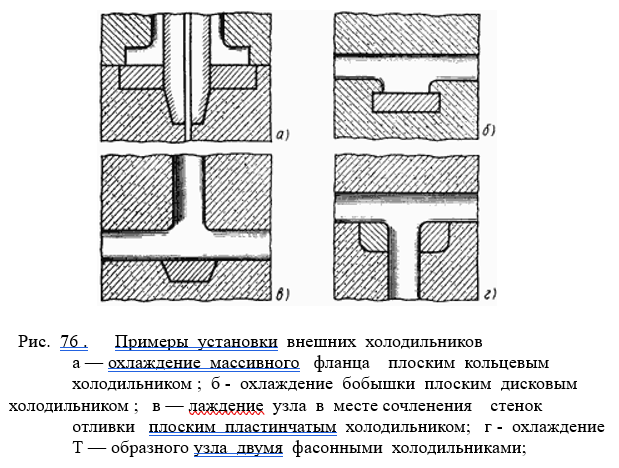

9.9.3.Внутренние холодильники выполняют из того же металла, что и отливка. Главным условием применения внутренних холодильников является их полное расплавление. Размеры холодильников для чугунных и стальных отливок определяют из расчета 0,5 — 0,6 δ , где δ - толщина охлаждаемого узла. Примеры установки холодильников приведены на рис. 76.
а — охлаждение массивного фланца плоским кольцевым холодильником ; б - охлаждение бобышки плоским дисковым холодильником ; в — лаждение узла в месте сочленения стенок
отливки плоским пластинчатым холодильником; г - охлаждение
Т — образного узла двумя фасонными холодильниками;

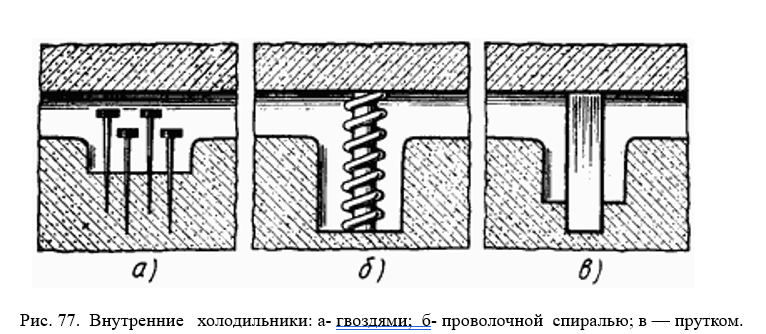

9.8.4. Для спиральных холодильников наружный диаметр спирали D принимают с таким расчетом, чтобы расстояние от поверхности формы до стенок холодильника L было не менее 3dп, где 3dп - диаметр прутка спирали с шагом t. Размеры спиральных холодильников приведены в табл 160.
Таблица 160. Размеры спиральных холодильников
Основные размеры спирали |
Число прутков сердечников |
Масса 1 м/п, кг |
||||
Диаметр прутка спирали, dп , мм |
Диаметр спирали, D , мм |
Шаг спирали t, мм |
Число прутков сердечников |
Спирали без прутков сердечников |
Спирали с прутками сердечни-ками |
|
1,0-1,5 |
8,0 |
4,0 — 6,0 |
3 |
1 |
0,039 |
0,095 |
12,0 |
4,0 — 6,0 |
4 |
1 |
0,063 |
0,163 |
|
2,0 — 1,5 |
15,0 |
6,0 — 10,0 |
4 |
1 |
0,154 |
0,254 |
25,0 |
6,0 — 10,0 |
4 |
1 |
0,278 |
0,378 |
|
35,0 |
6,0 — 10,0 |
6 |
1 |
0,400 |
0,623 |
|
3,0 — 4,0 |
30,0 |
10,0 — 15,0 |
6 |
1 |
0,564 |
0,786 |
45,0 |
10,0 — 15,0 |
6 |
2 |
0,842 |
1,286 |
|
60,0 |
10,0 — 15,0 |
8 |
2 |
1,030 |
1,820 |
|
5,0 — 6, 0 |
55,0 |
20,0 — 25,0 |
8 |
3 |
1,230 |
2,415 |
60,0 |
20,0 — 25,0 |
10 |
3 |
1,490 |
3,341 |
|
70,0 |
20,0 — 25,0 |
12 |
3 |
1,750 |
4,414 |
|
9.8.5. Диаметр удаляемого внутреннего холодильника для отверстия зависит от диаметра отверстия. Размеры внутренних холодильников для отверстий приведены в табл 161.
Таблица 161. Размеры внутренних холодильников для отверстий
Диаметр обрабаты- ваемого отверстия, мм |
12 |
16 |
20 |
30 |
40 |
50 |
60 |
90 |
Диаметр внутрен - него холодильника мм |
3 - 4 |
5 - 8 |
8 - 12 |
12 - 15 |
15 - 20 |
20 - 25 |
25 - 30 |
35 - 40 |
9.8.6.Схема литейной формы в сборе с холодильниками и прибылями приведена на рис. 78.
1 — верхняя часть формы; 2 - средняя часть формы; 3 — нижняя часть формы; 4 — холодильники; 5 — питатель; 6 — литниквый ход; 7 — стояк ;
8 - закрытая прибыль; 9 — открытые прибыли.
