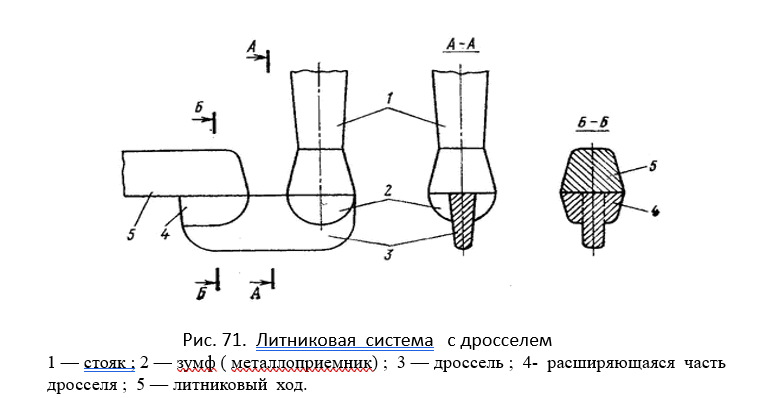

9.6.1. Дроссель - элемент литниковой системы, замедляющий заполнение жидким металлом литейной формы(ГОСТ 18169-86). Дроссели представляют собой местные сужения в литниковой системе в виде вертикальных щелевых каналов, которые регулируют скорость движения расплава и заполнения формы (Рис. 71 ).
1 — стояк ; 2 — зумф ( металлоприемник) ; 3 — дроссель ; 4- расширяющаяся часть дросселя ; 5 — литниковый ход.

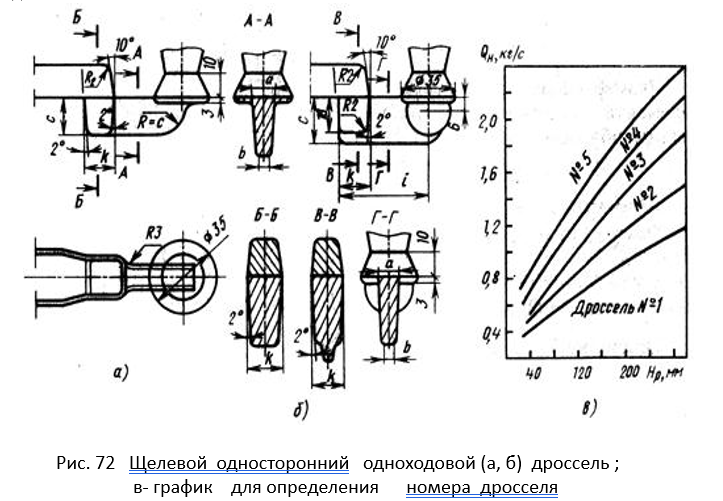

9.6.2. Конструкция дроссельной системы зависит от количества отливок в форме и их расположения. При расположении отливок по одну сторону от стояка применяют односторонние дроссели, которые могут быть одноходовые (Рис.72 ), двухходовые и трехходовые.
Размеры односторонних одноходовых дросселей приведены в табл. 157
Таблица 157 Размеры односторонних одноходовых дросселей
Номер дросселя |
Площадь сечения дросселя, F др, мм2 |
a+0,2 мм |
b+0,2 мм |
c+0,2 мм |
i мм |
k мм |
1 |
100 |
4,5 |
3,6 |
24,6 |
45,0 |
15,0 |
2 |
150 |
5,5 |
4,5 |
30,0 |
45 |
15,0 |
3 |
150 |
7,0 |
6,2 |
22,0 |
48 |
18,0 |
4 |
200 |
7,0 |
6,0 |
30,8 |
48 |
18,0 |
5 |
250 |
9,0 |
8,0 |
29,4 |
53 |
23,0 |

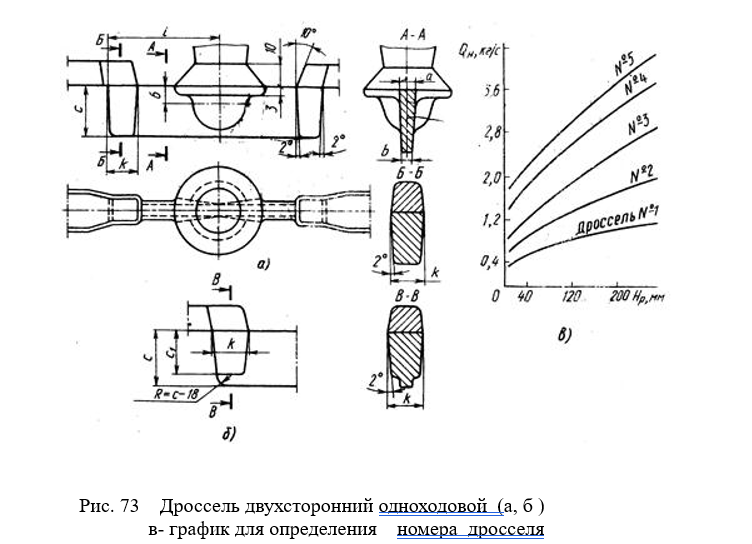

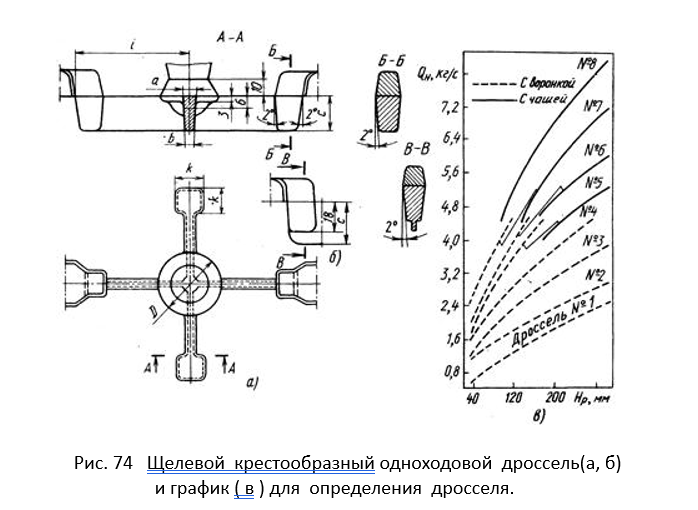

9.6.3. Если отливки располагаются по обе стороны от стояка применяют двухсторонние дроссели — одноходовые или двухходовые ( Рис. 73 ). При расположении отливок по четырем сторонам от стояка применяют крестообразные дроссели ( Рис.74).
Размеры двухсторонних одноходовых дросселей приведены в табл. 158
Таблица 158. Размеры двухсторонних одноходовых дросселей
Номер дросселя |
Площадь сечения дросселя, F др, мм2 |
a+0,2 мм |
b+0,2 мм |
c+0,2 мм |
i мм |
k мм |
1 |
100 |
4,5 |
4,1 |
11,6 |
45,0 |
15,0 |
2 |
200 |
4,5 |
3,6 |
24,6 |
45,0 |
15,0 |
3 |
300 |
5,5 |
4,5 |
30,0 |
45,0 |
15,0 |
4 |
400 |
7,0 |
6,0 |
30,8 |
48,0 |
18,0 |
5 |
500 |
9,0 |
8,0 |
29,4 |
50,0 |
18,0 |
9.6.4. При установке двух- ,трех - и многоходовых дросселей они устанавливаются равномерно по всей площади питания и имеют равные размеры.
Размеры щелевого крестообразного одноходового дросселя указаны в табл 159
Таблица 159. Размеры крестообразных дросселей
Номер дросселя |
Площадь сечения дросселя, F др, мм2 |
a+0,2 мм |
b+0,2 мм |
c+0,2 мм |
D мм |
i мм |
k мм |
R мм |
1 |
100 |
4,5 |
4,1 |
11,6 |
35,0 |
45,0 |
15,0 |
12,0 |
2 |
200 |
4,5 |
3,6 |
18,0 |
35,0 |
45,0 |
15,0 |
12,0 |
3 |
300 |
4,5 |
4,0 |
24,6 |
35,0 |
45,0 |
15,0 |
12,0 |
4 |
400 |
5,5 |
4,6 |
24,6 |
40,0 |
50,0 |
15,0 |
15,0 |
5 |
500 |
5,5 |
4,5 |
30,0 |
40,0 |
50,0 |
15,0 |
15,0 |
6 |
680 |
7,0 |
6,1 |
26,0 |
45,0 |
55,0 |
18,0 |
17,5 |
7 |
800 |
7,0 |
6,0 |
30,8 |
45,0 |
55,0 |
18,0 |
17,5 |
8 |
1000 |
9,0 |
8,0 |
29,4 |
50,0 |
60,0 |
18,0 |
20,0 |
