9.4.1.Шлакоуловитель (Литниковый ход)— элемент литниковой системы для задержания шлака и неметаллических включений из потока заливаемого металла (ГОСТ 18169-86 ).
9.4.2.Шлакоуловители и коллекторы, как правило, имеют трапецевидное сечение ( Рис. 65 ) постоянное по всей длине.

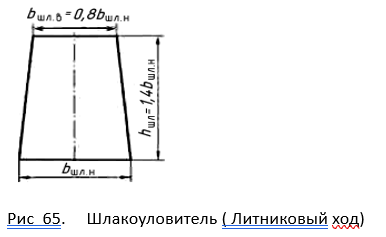

9.4.3. Трапецевидный шлакоуловитель( Литниковый ход ), как правило, имеет соотношение размеров :
bшл.в. = 0,8 bшл.н. ; h = 1,4bшл.н. , где bшл.в. и bшл.н. - соответственно верхнее и нижнее основания; h - высота шлакоуловителя.
При модифицировании высокопрочного чугуна магниевой лигатурой в литейной форме ( « in mold - процесс» ) необходимо применять центробежный шлакоуловитель, который располагается в нижней полуформе за реакционной камерой. При ручной формовке используют керамические центробежные шлакоуловители ( рис. 66).

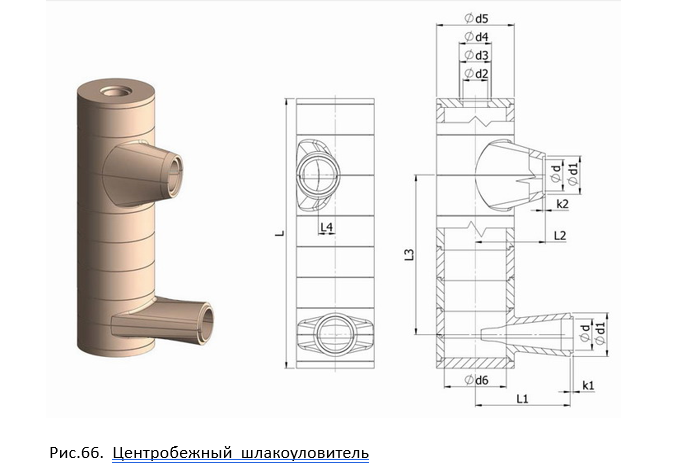

Размеры типовых керамических центробежных шлакоуловителей приведены в табл. 138
Таблица 138. Размеры центробежных шдакоуловителей
Тип |
d мм |
d1 мм |
k1 мм |
k2 мм |
d2 мм |
d3 мм |
D 4 мм |
d5 мм |
d6 мм |
L1 мм |
L2 мм |
L3 мм |
L4 мм |
L мм |
OD 60 |
60 |
110 |
9 |
8 |
60 |
73 |
77 |
170 |
120 |
179 |
131 |
356 |
34 |
580 |
OD 80 |
80 |
120 |
11 |
10 |
70 |
86 |
89 |
210 |
160 |
239 |
175 |
417 |
45 |
710 |
OD 100 |
100 |
140 |
10 |
9 |
80 |
100 |
104 |
250 |
200 |
315 |
225 |
519 |
50 |
879 |
OD 120 |
120 |
165 |
10 |
9 |
80 |
100 |
104 |
250 |
200 |
315 |
250 |
537 |
42,5 |
919 |
9.4.4. Питатель — элемент литниковой системы, примыкающий непосредственно к рабочей полости литейной формы (ГОСТ 18169-86- ).
9.4.5. Поперечное сечение питателя имеет прямоугольную форму. Высота питателя пит не должна превышать толщину отливки в месте подвода жидкого металла. Ширину питателя b пит определяют делением его площади сечения на высоту.
9.4.6. Суммарную площадь питателей при заливке из поворотных ковшей
находят по формуле (4 ) :
G
∑ F пит = -------------- , см 2 ( 4 )
tρμ √ 2g H сp
где : G - масса отливки (или всех отливок в форме); ρ - плотность расплава, г/см3,
μ — коэффициент расхода ( для стального литья μ = 0,32 и 0, 38 для сухой и для сырой формы соответственно ); g – ускорение свободного падения , см / с2 ( g = 981 см/с2);
H сp - средний расчетный статический напор , см ); t - продолжительность заливки, с ;
9.4.7. Значения плотности литейных сплавов приведены в табл 139.
Таблица 139. Плотность литейный сплавов
Металлы и сплавы |
Плотность, ρ , кг/ мз |
Плотность, ρ , г/ смз |
Сталь, железо |
7800 |
7,8 |
Чугун |
7200-7700 |
7,2-7,7 |
Медные сплавы |
8600-8900 |
8,-6-8,9 |
Латунь |
8500-8600 |
8,5 8,6 |
Магниевые сплавы |
1800 - 1830 |
1,8 — 1,83 |
Алюминий |
2700 |
2,7 |
Магниевые сплавы |
1800 - 1830 |
1,8 — 1,83 |
Серебро |
10500 |
10,5 |
Свинец |
11300 |
11,3 |
Золото |
19300 |
19,3 |
188
9.4.8. Время заливки определяют по формуле Г.М. Дубицкого (5 ) :
з______
t = S √ δ G , с ( 5 )
где : t - время заливки формы ; δ - преобладающая толщина стенки отливки, ;
G - масса жидкого металла в форме, приходящегося на одну отливку, кг ; S - коэффициент продолжительности заливки, зависящий от температуры жидкого сплава, места его подвода, материала формы.
9.4.9.Для отливок, заливаемых горизонтально, а также при литье в металлические формы значения коэффициента S уменьшают на 0,1 -0,2 , так как при соприкосновении жидкого металла с холодной стенкой формы тепловые потери увеличиваются.
9.4.10. Для отливок, склонных к образованию внутренних напряжений, холодных трещин ( при подводе сплава в тонкие части отливок ) и усадочных раковин ( при подводе сверху) значения коэффициента S увеличивают на 0,1 -0,2.
9.4.11.Для чугунных отливок значение коэффициента S принимают равным 2 для серого и 2,05 для ковкого чугуна. При содержании углерода в чугуне менее 3,3% коэффициент S принимают равным 1,7 -1,9.
9.4.12. Для отливок из бронзы S = 2,0-2,1, для латуни S = 1,9.
9.4.13. Значения коэффициента S для стали и цветных сплавов приведены в
табл. 140, 141, 142.
Таблица 140 Значения коэффициента S для стальных отливок
Температура сплава |
Подвод металла |
||
снизу или в толсто- стенные части отливки |
на половину высоты или ступенчатый |
сверху или в тон- кие части отливки |
|
Нормальная |
1,3 |
1,4 |
1,5 - 1,6 |
Повышенная |
1,4 - 1,5 |
1,5 - 1,6 |
1,6 - 1,8 |
Таблица 141. Значения коэффициента S для алюминиевых сплавов
Изготовление отливок |
Масса жидкого сплава на одну отливку, кг , при подводе металла |
||||||
Обычной литниковой системой |
Вертикально-щелевой системой |
||||||
До 2 |
2 - 5 |
5 -10 |
Св. 10 |
До 15 |
15 -30 |
30- 70 |
|
В подогреваемых кокилях |
2,20 |
2,40 |
2,50 |
2,62 |
3,35 |
3,60 |
4,00 |
В песчаных формах |
1,70 |
2,10 |
2,30 |
2,40 |
2,70 |
2,80 |
3,00 |
189
Таблица 142 Значения коэффициента S для магниевых сплавов
Изготовление отливок |
Масса жидкого сплава на одну отливку, кг , при подводе металла |
|||||||
Обычной литниковой системой |
Вертикально-щелевой системой |
|||||||
От 0,1 до 2 |
от 2 до 5 |
от 5 до10 |
От 10 до 20 |
Св 20 |
До 30 |
От 30 до 45 |
От 45 до 65 |
|
В подогреваемых кокилях |
2,3 |
2,6 |
2,8 |
2,9 |
2,9 |
3,7 |
4,0 |
4,4 |
В песчаных формах |
2,3 |
2,5 |
2,7 |
2,7 |
2,8 |
3,0 |
3,0 |
3,3 |
9.4.14. Для отливок сложной конфигурации массой до 450 кг и толщиной стенок от 2 до 15 мм время заливки t определяют по формуле (6 ):
___
t = S 1 √ G , c ( 6 )
где : G - масса отливки (или всех отливок в форме) ; S 1 - коэффициент, учитывающий толщину стенок отливок . Значения коэффициента S 1 приведены в табл. 143.
Таблица 143 Зависимость коэффициента S 1 от толщины стенки отливок
Толщина стенки отливки, мм |
2,5 — 3, 5 |
3,5 — 8, 0 |
8,0 — 15,0 |
Коэффициент S 1 |
1,68 |
1,85 |
2,2 |
9.4.15. Средний расчетный напор Hср определяют по формуле (7 ) :
hв 2
Hср = Hст = ----------- , см (7 )
2 hо
где : Hст -высота стояка от уровня чаши или воронки до питателя , см
hв - высота отливки от верхней кромки ввода питателя до самой высокой точки
отливки;
hо - общая высота отливки в опоке, см.
При заливке сверху , когда hв = 0, средний расчетный напор Hср = Hст .
При сифонной заливке при hв = hо, средний расчетный напор Hср = Hст - ½ hо.
9.4.16. При определении размеров шлакоуловителей и питателей используют рекомендуемые соотношения площадей питателей, шлакоуловителя и стояка :
∑F пит : F шл : F ст н
где: ∑ F пит — суммарная площадь всех питателей ; F шл, F ст - площади сечения шлакоуловителя и нижнего сечения стояка соответственно.
В табл 144 приведены справочные значения соотношения ∑F пит : F шл : F ст н зависимости от массы отливок(без прибылей), сплава и типа литниковой системы.
190
Таблица 144 Значения соотношения размеров литниковой системы в зависимости от массы отливок , сплава и типа литниковой системы
Характеристика отливок |
Рекомендуемые соотношения F пит :F шл : F ст н |
Характеристика литниковой системы |
Мелкие и средние отливки из чугуна |
1,0 : 1,1 : 1,2 |
Сужающаяся |
Крупные отливки из серого чугуна |
1,0 : 1, 2 : 1,4 |
Сужающаяся |
Мелкие стальные отливки |
1,0 : 1,1 : 1,2 |
Сужающаяся |
Средние и крупные стальные отливки |
(1,0 -1,5) : 1,0 : 1,0 |
Расширяющаяся |
Отливки из алюминиевых сплавов |
3,0 : 2, 0 : 1,0 |
Расширяющаяся |
Отливки из медных сплавов |
1,0 : (1,5 -1,7) : (0,75 -1,0 ) |
Комбинированная |
Отливки из ковкого чугуна |
1,0 : 0,9 : 1,0 |
Комбинированная |
9.4.17. Суммарное сечение питателей для чугунного литья Fп можно определять по формуле ( 8 ) :
G
Fп = --------------- ( 8 )
t x K
где : G - масса жидкого металла, кг ( масса отливки вместе с литниками и прибылями, кроме металла, заливаемого через открытые прибыли и выпоры) ;
t - время заливки, с;
K - удельная скорость заливки, кг/см2 сек, которая зависит от относительной плотности отливки Q ;
Относительная плотность отливки Q определяется как отношение массы отливки с литниковой системой G к габаритному объему отливки V :
G
Q = --------- ( 9 )
V
Габаритный объем V определяется как произведение габаритных длины, ширины и высоты отливки.
Значения удельной скорости заливки K в зависимости от относительной плотности отливок приведены в табл. 145
Таблица 145 Удельная скорость заливки K в зависимости от относительной плотности
отливки, кг/ см2 сек
G Q = ----- V |
0,55 |
1,0 |
2,0 |
3,0 |
4,0 |
5,0 |
6,0 |
7,0 |
К , кг/см2 сек |
0,55 |
1,6 |
0,7 |
0,8 |
0,9 |
1,0 |
1,1 |
1,2 |
191
9.4.18.При заливке форм из стопорных ковшей суммарную площадь питателей можно определять по формуле (10) :
G
Fп = ----------- , см2 ( 10 )
K . t . L
где : G - масса металла в форме ; K - удельная скорость заливки, кг/ см2 сек ;
t - время заливки, с ; L - коэффициент поправки на жидкотекучесть, который принимается : 1,0 - для углеродистой стали, 0,9 - для легированной стали, 0,8 - для высоколегированной стали.

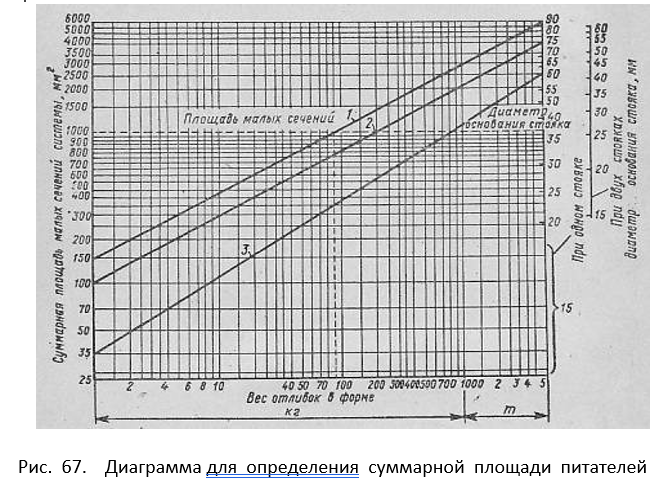

9.5.19. Суммарную площадь сечения питателей можно определять по Рис. 67 или по таблицам 146 — 151.
1 - быстрая заливка ; 2 - заливка со средней скоростью ;
3 - медленная заливка.
Таблица 146 Общая площадь сечения питателей Fп и продолжительность заливки отливок из серого чугуна с толщиной стенки до 10 мм
Масса металла в форме G , кг |
Продолжи- тельность заливки, t , с |
Относительная плотность отливки Q = G / V |
|||||
0,5 |
1,0 |
2,0 |
3,0 |
4,0 |
5,0 |
||
Общая площадь сечения питателей Fп , см2 |
|||||||
3,0 |
1,9 |
3,2 |
2,6 |
2,2 |
2,0 |
1,7 |
1,6 |
5,0 |
2,5 |
4,0 |
3,3 |
2,8 |
2,5 |
2,2 |
2,0 |
7,0 |
3,0 |
4,7 |
3,9 |
3,4 |
2,9 |
2,6 |
2,4 |
10,0 |
3,5 |
5,7 |
4,7 |
4,0 |
3,5 |
3,1 |
2,8 |
13,0 |
4,0 |
6,5 |
5,3 |
4,6 |
4,0 |
3,5 |
3,2 |
16,0 |
4,4 |
7,3 |
5,9 |
5,1 |
4,5 |
4,0 |
3,6 |
20,0 |
5,0 |
8,0 |
6,6 |
5,7 |
5,0 |
4,4 |
4,0 |
25,0 |
5,6 |
8,9 |
7,4 |
6,3 |
5,5 |
4,9 |
4,4 |
30,0 |
6,1 |
9,8 |
8,0 |
6,9 |
6,1 |
5,4 |
4,8 |
35,0 |
6,6 |
10,5 |
8,7 |
7,5 |
6,5 |
5,8 |
5,2 |
40,0 |
7,0 |
11,4 |
9,3 |
8,0 |
7,0 |
6,2 |
5,6 |
45,0 |
7,5 |
12,0 |
9,9 |
8,6 |
7,5 |
6,6 |
6,0 |
50,0 |
7,8 |
12,5 |
10,4 |
8,9 |
7,8 |
7,0 |
6,3 |
60,0 |
8,6 |
13,9 |
11,4 |
9,8 |
8,6 |
7,6 |
6,6 |
70,0 |
9,3 |
15,2 |
12,6 |
10,9 |
9,6 |
8,4 |
7,6 |
80,0 |
10,0 |
16,0 |
13,8 |
11,3 |
10,1 |
8,8 |
7,9 |
100,0 |
11,1 |
18,0 |
14,9 |
13,0 |
11,4 |
9,8 |
9,0 |
125,0 |
12,4 |
20,5 |
17,0 |
14,4 |
12,9 |
11,3 |
10,2 |
150,0 |
13,6 |
22,0 |
18,0 |
15,8 |
13,7 |
12,0 |
11,0 |
200,0 |
15,7 |
25,7 |
21,3 |
18,5 |
16,1 |
14,0 |
12,8 |
250,0 |
17,6 |
27,9 |
23,3 |
20,0 |
17,5 |
15,6 |
14,0 |
300,0 |
19,3 |
31,6 |
25,5 |
21,8 |
19,1 |
17,0 |
15,3 |
350,0 |
20,7 |
34,0 |
28,1 |
24,5 |
21,4 |
18,7 |
17,0 |
400,0 |
22,2 |
36,0 |
30,0 |
25,8 |
22,6 |
20,0 |
18,0 |
450,0 |
23,05 |
38,6 |
32,0 |
28,0 |
24,3 |
21,3 |
19,3 |
500,0 |
25,0 |
40,0 |
33,3 |
28,6 |
25,0 |
22,2 |
20,1 |
600,0 |
27,0 |
44,5 |
37,5 |
32,0 |
28,0 |
25,0 |
22,5 |
700,0 |
29,5 |
47,5 |
39,6 |
34,0 |
29,7 |
26,4 |
23,8 |
800,0 |
31,5 |
50,2 |
42,3 |
36,5 |
31,7 |
28,2 |
25,4 |
900,0 |
33,0 |
54,5 |
45,5 |
38,5 |
33,6 |
29,9 |
27,0 |
1000,0 |
35,0 |
57,2 |
47,5 |
40,6 |
35,4 |
31,5 |
28,4 |
1200,0 |
38,5 |
62,5 |
51,8 |
44,4 |
38,8 |
34,6 |
31,1 |
Таблица 147 Общая площадь сечения питателей Fп и продолжительность заливки
отливок из серого чугуна с толщиной стенки до 20 мм
Масса металла в форме G , кг |
Продолжи- тельность заливки, t , с |
Относительная плотность отливки Q = G / V |
||||||||
0,5 |
1,0 |
2,0 |
3,0 |
4,0 |
5,0 |
6,0 |
7,0 |
8,0 |
||
Общая площадь сечения питателей Fп , см2 |
||||||||||
3,0 |
2,5 |
2,4 |
2,0 |
1,7 |
1,5 |
1,3 |
1,2 |
- |
- |
- |
5,0 |
3,3 |
2,5 |
2,5 |
2,2 |
1,9 |
1,7 |
1,5 |
- |
- |
|
7,0 |
3,8 |
3,6 |
3,0 |
2,6 |
2,2 |
2,0 |
1,8 |
- |
- |
- |
10,0 |
4,6 |
4,3 |
3,6 |
3,1 |
2,7 |
2,4 |
2,4 |
- |
- |
- |
13,0 |
5,2 |
4,9 |
4,1 |
3,5 |
3,1 |
2,7 |
2,5 |
- |
- |
- |
16,0 |
5,8 |
5,5 |
4,5 |
3,9 |
3,5 |
3,1 |
2,8 |
- |
- |
- |
20,0 |
6,5 |
6,1 |
5,1 |
4,4 |
3,8 |
3,4 |
3,1 |
- |
- |
|
25,0 |
7,2 |
6,6 |
5,7 |
4,8 |
4,2 |
3,8 |
3,4 |
- |
- |
- |
30,0 |
8,0 |
7,5 |
6,2 |
5,3 |
4,7 |
4,2 |
3,7 |
- |
- |
- |
35,0 |
8,5 |
8,2 |
6,8 |
5,9 |
5,2 |
4,4 |
4,1 |
- |
- |
- |
40,0 |
9,1 |
8,7 |
7,2 |
6,2 |
5,4 |
4,7 |
4,3 |
- |
- |
- |
45,0 |
9,7 |
9,6 |
7,5 |
6,5 |
5,7 |
4,9 |
4,5 |
- |
- |
- |
50,0 |
10,5 |
10,1 |
8,2 |
7,0 |
6,2 |
5,4 |
4,9 и |
- |
- |
- |
60,0 |
11,2 |
10,7 |
8,8 |
7,5 |
6,6 |
5,8 |
5,2 |
- |
- |
- |
70,0 |
12,1 |
11,6 |
9,6 |
8,4 |
7,3 |
6,3 |
5,8 |
- |
- |
- |
80,0 |
13,0 |
12,3 |
10,2 |
8,9 |
7,8 |
6,7 |
6,2 |
- |
- |
- |
100,0 |
14,5 |
13,8 |
11,4 |
10,0 |
8,7 |
7,5 |
6,9 |
- |
- |
- |
125,0 |
16,1 |
15,6 |
13,0 |
11,2 |
9,8 |
8,5 |
7,8 |
- |
- |
- |
150,0 |
17,7 |
17,3 |
14,3 |
12,5 |
10,8 |
9,4 |
8,7 |
- |
- |
- |
200,0 |
20,4 |
19,8 |
16,4 |
14,2 |
12,4 |
10,6 |
10,0 |
- |
- |
- |
250,0 |
23,0 |
21,6 |
17,9 |
15,3 |
13,6 |
11,6 |
10,8 |
- |
- |
- |
300,0 |
25,0 |
24,0 |
20,0 |
17,3 |
15,1 |
13,0 |
12,0 |
- |
- |
- |
350,0 |
26,5 |
25,9 |
21,5 |
18,7 |
16,3 |
14,0 |
13,0 |
- |
- |
- |
400,0 |
28,8 |
27,8 |
23,0 |
20,0 |
17,5 |
15,0 |
13,9 |
- |
- |
- |
450,0 |
30,8 |
29,2 |
24,2 |
21,6 |
18,4 |
15,8 |
14,5 |
- |
- |
- |
500,0 |
32,2 |
- |
26,1 |
22,2 |
19,3 |
17,2 |
15,5 |
14,2 |
13,0 |
12,0 |
600,0 |
35,5 |
- |
28,2 |
24,2 |
21,2 |
18,8 |
16,9 |
15,4 |
14,1 |
13,0 |
700,0 |
37,7 |
- |
30,5 |
26,2 |
22,8 |
20,3 |
18,3 |
16,6 |
15,2 |
14,1 |
800,0 |
41,0 |
- |
32,5 |
27,8 |
24,4 |
21,7 |
19,5 |
17,8 |
16,3 |
15,0 |
900,0 |
43,5 |
- |
34,5 |
29,6 |
25,8 |
23,0 |
20,8 |
18,8 |
17,2 |
15,9 |
1000,0 |
45,0 |
- |
36,4 |
31,2 |
27,2 |
24,2 |
21,8 |
19,8 |
18,2 |
16,8 |
1200,0 |
50,7 |
- |
39,8 |
34,2 |
29,8 |
26,6 |
23,9 |
21,7 |
19,9 |
18,4 |
1400,0 |
54,0 |
- |
42,9 |
36,9 |
32,3 |
28,7 |
25,8 |
23,5 |
21,5 |
19,9 |
1600,0 |
57,5 |
- |
46,0 |
39,5 |
34,5 |
30,7 |
27,6 |
25,1 |
23,1 |
21,2 |
1800,0 |
61,5 |
- |
48,8 |
41,8 |
36,5 |
32,5 |
29,3 |
26,6 |
24,3 |
22,5 |
2000,0 |
65,0 |
- |
51,4 |
44,1 |
38,5 |
34,2 |
30,8 |
28,0 |
25,7 |
23,7 |
2200,0 |
67,6 |
- |
54,1 |
46,3 |
40,5 |
36,0 |
32,5 |
29,5 |
27,0 |
24,9 |
2600,0 |
74,1 |
- |
58,7 |
50,3 |
44,0 |
39,2 |
35,2 |
32,0 |
29,4 |
27,2 |
3000,0 |
79,3 |
- |
63,0 |
53,9 |
47,2 |
41,8 |
37,8 |
34,4 |
31,5 |
29,1 |
3600,0 |
87,1 |
- |
69,1 |
59,2 |
51,8 |
46,0 |
41,5 |
37,7 |
34,5 |
31,9 |
4200,0 |
93,6 |
- |
74,6 |
64,0 |
55,9 |
49,8 |
44,8 |
40,8 |
37,3 |
34,5 |
5000,0 |
102,7 |
- |
81,5 |
70,0 |
61,1 |
54,2 |
48,8 |
44,5 |
40,8 |
37,7 |
6000,0 |
111,8 |
- |
89,2 |
76,5 |
66,9 |
59,4 |
53,5 |
48,6 |
44,5 |
41,2 |
7000,0 |
120,9 |
- |
96,2 |
82,3 |
72,4 |
64,4 |
58,0 |
52,7 |
48,3 |
44,6 |
8000,0 |
130,0 |
- |
103,0 |
88,5 |
76,9 |
68,7 |
61,8 |
56,2 |
51,5 |
47,5 |
9000,0 |
137,8 |
- |
109,0 |
93,8 |
81,3 |
73,8 |
65,5 |
59,0 |
54,6 |
50,0 |
10000,0 |
144,0 |
- |
115,0 |
98,5 |
86,9 |
76,9 |
69,2 |
63,1 |
57,7 |
53,1 |
Таблица 148 . Общая площадь сечения питателей Fп и продолжительность заливки
отливок из серого чугуна с толщиной стенки до 40 мм ( S = 1,5 )
Масса металла в форме G , кг |
Продолжи- тельность заливки, t , с |
Относительная плотность отливки Q = G / V |
||||||||
0,5 |
1,0 |
2,0 |
3,0 |
4,0 |
5,0 |
6,0 |
7,0 |
8,0 |
||
Общая площадь сечения питателей Fп , см2 |
||||||||||
3,0 |
2,9 |
2,1 |
1,7 |
1,5 |
1,3 |
1,1 |
1,0 |
- |
- |
- |
5,0 |
3,7 |
2,7 |
2,2 |
1,9 |
1,7 |
1,5 |
1,3 |
- |
- |
|
7,0 |
4,4 |
3,1 |
2,6 |
2,3 |
1,9 |
1,7 |
1,6 |
- |
- |
- |
10,0 |
5,3 |
3,7 |
3,1 |
2,7 |
2,3 |
2,1 |
1,9 |
- |
- |
- |
13,0 |
6,0 |
4,3 |
3,5 |
3,1 |
2,7 |
2,3 |
2,1 |
- |
- |
- |
16,0 |
6,7 |
4,7 |
3,9 |
3,4 |
3,0 |
2,7 |
2,4 |
- |
- |
- |
20,0 |
7,5 |
5,3 |
4,4 |
3,8 |
3,3 |
2,9 |
2,7 |
- |
- |
|
25,0 |
8,3 |
5,9 |
4,9 |
4,2 |
3,7 |
3,3 |
2,9 |
- |
- |
- |
30,0 |
9,1 |
6,5 |
5,3 |
4,6 |
4,1 |
3,6 |
3,2 |
- |
- |
- |
35,0 |
10,0 |
7,0 |
5,8 |
5,0 |
4,3 |
3,9 |
3,5 |
- |
- |
- |
40,0 |
10,5 |
7,5 |
6,2 |
5,3 |
4,7 |
4,1 |
3,7 |
- |
- |
- |
45,0 |
11,1 |
7,9 |
6,5 |
5,6 |
4,9 |
4,4 |
3,9 |
- |
- |
- |
50,0 |
11,9 |
8,3 |
6,9 |
5,9 |
5,2 |
4,7 |
4,2 |
- |
- |
- |
60,0 |
13,2 |
9,1 |
7,6 |
6,5 |
5,7 |
5,1 |
4,4 |
- |
- |
- |
70,0 |
14,2 |
9,9 |
8,2 |
7,1 |
6,1 |
5,5 |
4,9 |
- |
- |
- |
80,0 |
15,0 |
10,5 |
9,2 |
7,5 |
6,7 |
5,9 |
5,3 |
- |
- |
- |
100,0 |
16,7 |
11,9 |
9,9 |
8,4 |
7,3 |
6,5 |
6,0 |
- |
- |
- |
125,0 |
18,7 |
13,4 |
11,2 |
9,7 |
8,3 |
7,3 |
6,7 |
- |
- |
- |
150,0 |
20,5 |
14,6 |
12,0 |
10,3 |
9,2 |
8,2 |
7,3 |
- |
- |
- |
200,0 |
23,5 |
17,1 |
14,4 |
12,4 |
10,8 |
9,4 |
8,6 |
- |
- |
- |
250,0 |
26,5 |
18,9 |
15,5 |
13,3 |
11,7 |
10,4 |
9,3 |
- |
- |
- |
300,0 |
29,0 |
20,4 |
17,0 |
14,5 |
12,7 |
11,3 |
10,2 |
- |
- |
- |
350,0 |
31,3 |
22,0 |
18,3 |
15,7 |
13,7 |
12,3 |
11,0 |
- |
- |
- |
400,0 |
33,2 |
23,6 |
19,7 |
16,9 |
14,7 |
13,1 |
11,8 |
- |
- |
- |
450,0 |
35,3 |
25,6 |
21,5 |
18,6 |
16,0 |
14,0 |
12,8 |
- |
- |
- |
500,0 |
37,5 |
- |
22,3 |
19,1 |
16,7 |
14,9 |
13,4 |
12,2 |
11,2 |
10,3 |
600,0 |
40,5 |
- |
24,5 |
20,9 |
18,3 |
16,3 |
14,7 |
13,3 |
12,2 |
11,3 |
700,0 |
43,5 |
- |
26,4 |
22,7 |
19,8 |
17,6 |
15,9 |
14,4 |
13,2 |
12,2 |
800,0 |
48,0 |
- |
28,2 |
24,1 |
21,1 |
18,8 |
16,9 |
15,4 |
14,1 |
13,0 |
900,0 |
49,5 |
- |
29,9 |
25,7 |
22,4 |
19,9 |
18,0 |
16,3 |
14,9 |
13,8 |
1000,0 |
52,5 |
- |
31,5 |
27,1 |
23,6 |
21,0 |
18,9 |
17,2 |
15,8 |
14,5 |
1200,0 |
58,5 |
- |
34,5 |
29,6 |
25,9 |
23,1 |
20,7 |
18,8 |
17,3 |
15,9 |
1400,0 |
63,0 |
- |
37,2 |
32,0 |
28,0 |
24,9 |
22,4 |
20,3 |
18,7 |
17,3 |
1600,0 |
66,0 |
- |
39,9 |
34,2 |
29,9 |
26,6 |
23,9 |
21,7 |
20,0 |
18,4 |
1800,0 |
70,5 |
- |
42,3 |
36,3 |
31,7 |
28,2 |
25,4 |
23,1 |
21,1 |
19,5 |
2000,0 |
75,0 |
- |
44,5 |
38,2 |
33,3 |
29,7 |
26,7 |
24,3 |
22,3 |
20,5 |
2200,0 |
78,0 |
- |
46,9 |
40,1 |
35,1 |
31,2 |
28,1 |
25,5 |
23,4 |
21,6 |
2600,0 |
85,5 |
- |
50,9 |
43,6 |
38,1 |
33,9 |
30,5 |
27,7 |
25,5 |
23,5 |
3000,0 |
91,5 |
- |
54,6 |
46,7 |
40,9 |
36,3 |
32,7 |
29,8 |
27,3 |
25,2 |
3600,0 |
100,0 |
- |
59,9 |
51,3 |
44,9 |
39,9 |
35,9 |
32,7 |
29,9 |
27,7 |
4200,0 |
108,0 |
- |
64,7 |
55,5 |
48,5 |
43,1 |
38,8 |
35,3 |
32,3 |
29,9 |
5000,0 |
118,0 |
- |
70,7 |
60,7 |
52,9 |
47,0 |
42,3 |
38,5 |
35,3 |
32,7 |
6000,0 |
129,0 |
- |
77,3 |
66,3 |
58,0 |
51,5 |
46,3 |
42,1 |
38,6 |
35,6 |
7000,0 |
139,0 |
- |
83,3 |
71,3 |
62,7 |
55,8 |
503 |
45,7 |
41,9 |
38,7 |
8000,0 |
150,0 |
- |
89,3 |
76,7 |
66,7 |
59,5 |
53,6 |
48,7 |
44,7 |
41,2 |
9000,0 |
159,0 |
- |
94,7 |
81,3 |
71,3 |
63,1 |
56,8 |
51,7 |
47,3 |
43,7 |
10000,0 |
166,0 |
- |
100,0 |
85,0 |
75,3 |
66,7 |
60,0 |
54,7 |
50,0 |
46,0 |
15000,0 |
204,0 |
- |
123,0 |
105,0 |
92,0 |
82,0 |
73,3 |
67,3 |
62,0 |
57,3 |
30000,0 |
289,0 |
- |
173,0 |
148,0 |
129,0 |
115,0 |
104,0 |
94,0 |
86,7 |
80,0 |
Таблица 149. Общая площадь сечения питателей Fп и продолжительность заливки
отливок из серого чугуна с толщиной стенки до 80 мм ( S = 1,7 )
Масса металла в форме G , кг |
Продолжи- тельность заливки, t , с |
Относительная плотность отливки Q = G / V |
|||||||
1,0 |
2,0 |
3,0 |
4,0 |
5,0 |
6,0 |
7,0 |
8,0 |
||
Общая площадь сечения питателей Fп , см2 |
|||||||||
500,0 |
42,5 |
19,7 |
16,9 |
14,8 |
13,1 |
11,8 |
10,8 |
9,9 |
9,1 |
600,0 |
45,0 |
21,6 |
18,5 |
16,2 |
14,4 |
12,9 |
11,8 |
10,8 |
9,9 |
700,0 |
49,3 |
23,3 |
20,0 |
17,5 |
15,5 |
14,0 |
12,7 |
11,6 |
10,8 |
800,0 |
54,4 |
24,9 |
21,3 |
18,6 |
16,6 |
14,9 |
13,6 |
12,5 |
11,5 |
900,0 |
56,1 |
26,4 |
22,6 |
19,8 |
17,6 |
15,9 |
14,4 |
13,2 |
12,2 |
1000,0 |
59,5 |
27,8 |
23,9 |
20,8 |
18,5 |
16,7 |
15,2 |
13,9 |
12,8 |
1200,0 |
66,3 |
30,5 |
26,1 |
22,8 |
20,4 |
18,3 |
16,6 |
15,2 |
14,1 |
1400,0 |
71,4 |
32,8 |
28,2 |
24,7 |
21,9 |
19,8 |
17,9 |
16,5 |
15,2 |
1600,0 |
74,8 |
35,2 |
30,2 |
26,4 |
23,5 |
21,1 |
19,2 |
17,6 |
16,2 |
1800,0 |
79,9 |
37,3 |
32,0 |
27,9 |
24,9 |
22,4 |
20,4 |
18,6 |
17,2 |
2000,0 |
85,0 |
39,3 |
33,7 |
29,4 |
26,2 |
23,6 |
21,4 |
19,6 |
18,1 |
2200,0 |
88,4 |
41,4 |
35,4 |
30,9 |
27,5 |
24,8 |
22,5 |
20,6 |
19,1 |
2600,0 |
96,9 |
44,9 |
38,5 |
33,6 |
29,9 |
26,9 |
24,5 |
22,5 |
20,8 |
3000,0 |
104,0 |
48,2 |
41,2 |
36,1 |
32,0 |
28,9 |
26,3 |
24,1 |
22,2 |
3600,0 |
114,0 |
52,8 |
42,8 |
39,6 |
35,2 |
31,7 |
28,8 |
26,4 |
24,4 |
4200,0 |
122,0 |
57,1 |
48,9 |
42,8 |
38,1 |
34,2 |
31,2 |
28,5 |
26,4 |
5000,0 |
134,0 |
62,4 |
53,5 |
46,7 |
41,5 |
37,4 |
34,0 |
31,2 |
28,8 |
6000,0 |
146,0 |
68,2 |
58,5 |
51,2 |
45,4 |
40,9 |
37,2 |
34,1 |
31,5 |
7000,0 |
158,0 |
73,5 |
62,9 |
55,4 |
49,2 |
44,4 |
40,3 |
36,9 |
34,1 |
8000,0 |
170,0 |
78,8 |
67,6 |
58,8 |
52,5 |
47,3 |
43,0 |
39,4 |
36,4 |
9000,0 |
180,0 |
83,5 |
71,8 |
62,9 |
55,7 |
50,1 |
45,6 |
41,8 |
38,6 |
10000,0 |
189,0 |
88,2 |
75,3 |
66,5 |
58,8 |
52,9 |
48,2 |
44,1 |
40,6 |
12000,0 |
207,0 |
96,5 |
82,9 |
72,4 |
64,1 |
57,6 |
52,4 |
48,2 |
44,7 |
15000,0 |
231,0 |
108,0 |
92,9 |
81,2 |
72,4 |
64,7 |
59,4 |
54,7 |
50,6 |
20000,0 |
267,0 |
125,0 |
107,0 |
93,5 |
83,5 |
74,7 |
68,2 |
62,4 |
58,0 |
26000,0 |
306,0 |
142,0 |
121,0 |
106,0 |
94,7 |
85,3 |
77,1 |
71,2 |
65,3 |
30000,0 |
328,0 |
152,0 |
130,0 |
114,0 |
102,0 |
91,3 |
82,9 |
76,5 |
70,6 |
35000,0 |
354,0 |
165,0 |
141,0 |
129,0 |
110,0 |
98,,8 |
90,0 |
82,4 |
76,5 |
Таблица 150. Площади сечения питателей отливок из ковкого чугуна в зависимости
от массы и толщины стенок отливок
Масса металла в форме G , кг |
Толщина стенки отливки , мм |
||||
3,0 — 5,0 |
5,0 — 8,0 |
8,0 - 10,0 |
10,0 — 15,0 |
15,0 - 20,0 |
|
Общая площадь сечения питателей Fп , см2 |
|||||
До 0,5 |
1,5 |
1,0 |
1,0 |
1,0 |
1,0 |
Св. 0,5 до 0,7 |
- |
1,5 |
1,5 |
1,5 |
1,5 |
Св. 0,7 до 1,0 |
- |
2,0 |
2,0 |
1,5 |
1,5 |
Св. 1,0 до 1,5 |
- |
2,0 |
2,0 |
1,5 |
1,5 |
Св. 1,5 до 2,0 |
- |
2,0 |
2,0 |
2,0 |
2,0 |
Св. 2,0 до 3,0 |
- |
3,0 |
2,0 |
2,0 |
2,0 |
Св. 3,0 до 5,0 |
- |
3,0 |
2,5 |
2,0 |
2,0 |
197
Таблица 151. Площади сечения питателей отливок из углеродистой стали ( L = 1,0 ) при заливке в сухие формы итз стопорных ковшей в зависимости от
от массы металла в форме (кг ) и относительной плотности отливок Q
Масса металла в форме G , кг |
Относительная плотность отливки Q = G / V |
||||||
До 1,0 |
1,0 - 2,0 |
2,0 - 3,0 |
3,1 — 4,0 |
4,1 - 5,0 |
5,1 - 6,0 |
св. 6,0 |
|
Общая площадь сечения питателей Fп , см2 |
|||||||
10,0 |
4,2 |
3,6 |
2,8 |
2,4 |
1,9 |
1,6 |
1,4 |
13,0 |
4,7 |
4,0 |
3,1 |
2,7 |
2,3 |
1,9 |
1,7 |
16,0 |
5,3 |
4,5 |
3,5 |
3,0 |
2,5 |
2,2 |
1,9 |
20,0 |
5,9 |
5,0 |
3,9 |
3,4 |
2,8 |
2,5 |
2,1 |
25,0 |
6,6 |
5,5 |
4,4 |
3,8 |
3,2 |
2,8 |
2,4 |
30,0 |
7,3 |
6,1 |
4,7 |
4,2 |
3,5 |
3,1 |
2,6 |
35,0 |
7,8 |
6,6 |
5,2 |
4,5 |
3,8 |
3,3 |
2,8 |
40,0 |
8,4 |
7,0 |
5,5 |
4,8 |
4,0 |
3,5 |
3,0 |
45,0 |
8,9 |
7,5 |
5,9 |
5,3 |
4,3 |
3,7 |
3,2 |
50,0 |
9,3 |
8,0 |
6,1 |
5,6 |
4,5 |
3,9 |
3,3 |
60,0 |
10,0 |
8,6 |
6,8 |
5,9 |
4,9 |
4,3 |
3,7 |
70,0 |
11,0 |
9,3 |
7,2 |
6,4 |
5,4 |
4,5 |
4,0 |
80,0 |
12,0 |
10,0 |
7,7 |
6,8 |
5,7 |
4,9 |
4,3 |
100,0 |
13,2 |
11,1 |
8,7 |
7,6 |
6,4 |
5,5 |
4,8 |
125,0 |
14,6 |
12,5 |
9,7 |
8,5 |
7,2 |
6,1 |
5,3 |
150,0 |
16,1 |
13,1 |
10,6 |
9,3 |
7,9 |
6,8 |
5,8 |
200,0 |
19,0 |
15,7 |
12,2 |
10,7 |
9,0 |
7,8 |
6,7 |
250,0 |
20,8 |
17,6 |
13,7 |
11,9 |
10,1 |
8,7 |
7,5 |
300,0 |
22,8 |
19,2 |
15,0 |
13,1 |
11,1 |
9,5 |
8,3 |
350,0 |
24,6 |
20,8 |
16,3 |
14,1 |
12,0 |
10,3 |
8,9 |
400,0 |
26,3 |
22,2 |
17,4 |
15,2 |
12,8 |
11,0 |
9,5 |
450,0 |
28,0 |
23,6 |
18,4 |
16,0 |
13,6 |
11,6 |
10,0 |
500,0 |
29,4 |
25,0 |
19,4 |
16,9 |
14,3 |
12,3 |
10,6 |
600,0 |
32,3 |
28,5 |
21,2 |
18,5 |
15,7 |
13,4 |
11,6 |
700,0 |
34,8 |
29,4 |
23,0 |
20,0 |
16,8 |
14,5 |
12,6 |
800,0 |
37,4 |
31,4 |
24,6 |
21,4 |
18,0 |
15,5 |
13,5 |
900,0 |
39,4 |
33,4 |
26,0 |
22,7 |
19,1 |
16,5 |
14,3 |
1000,0 |
41,5 |
35,0 |
27,5 |
23,8 |
20,0 |
17,4 |
15,1 |
1200,0 |
45,6 |
38,8 |
30,0 |
26,4 |
22,2 |
19,1 |
16,9 |
1400,0 |
49,0 |
41,5 |
32,6 |
28,5 |
24,0 |
20,6 |
17,7 |
1600,0 |
53,0 |
44,5 |
35,0 |
30,1 |
26,0 |
22,0 |
19,8 |
1800,0 |
55,5 |
47,5 |
37,0 |
32,0 |
27,0 |
23,4 |
20,2 |
2000,0 |
57,0 |
50,0 |
38,5 |
34,0 |
28,6 |
24,8 |
21,3 |
2200,0 |
- |
52,5 |
40,6 |
35,6 |
30,0 |
25,8 |
22,2 |
2400,0 |
- |
55,0 |
42,5 |
37,0 |
31,2 |
27,0 |
23,3 |
2600,0 |
- |
56,5 |
44,5 |
39,0 |
33,0 |
28,0 |
24,2 |
2800,0 |
- |
59,5 |
46,0 |
40,0 |
33,8 |
29,0 |
25,2 |
3000,0 |
- |
61,0 |
47,0 |
41,7 |
35,0 |
30,1 |
26,0 |
3500,0 |
- |
66,0 |
51,5 |
45,0 |
38,2 |
32,4 |
28,2 |
4000,0 |
- |
70,0 |
55,0 |
48,0 |
40,5 |
34,8 |
30,0 |
4500,0 |
- |
75,0 |
58,5 |
50,5 |
43,0 |
37,0 |
32,0 |
5000,0 |
- |
79,0 |
62,0 |
53,0 |
45,5 |
38,7 |
33,5 |
5500,0 |
- |
83,0 |
64,5 |
56,0 |
48,0 |
40,7 |
35,2 |
6000,0 |
- |
86,0 |
67,5 |
58,5 |
49,5 |
42,7 |
37,4 |
7000,0 |
- |
93,0 |
72,0 |
63,5 |
54,0 |
45,6 |
40,0 |
8000,0 |
- |
95,0 |
78,0 |
67,0 |
57,5 |
49,0 |
42,7 |
9000,0 |
- |
105,0 |
82,5 |
72,0 |
60,0 |
52,5 |
45,0 |
10000,0 |
- |
111,0 |
87,0 |
76,0 |
64,0 |
55,0 |
47,7 |
12000,0 |
- |
122,0 |
95,0 |
83,5 |
70,0 |
60,0 |
52,0 |
15000,0 |
- |
136,0 |
105,0 |
92,5 |
78,5 |
67,0 |
58,5 |
20000,0 |
- |
157,0 |
122,0 |
107,0 |
90,5 |
77,5 |
67,5 |
24000,0 |
- |
172,0 |
138,0 |
118,0 |
99,0 |
85,0 |
74,0 |
26000,0 |
- |
179,0 |
140,0 |
122,0 |
103,0 |
88,5 |
76,5 |
30000,0 |
- |
192,0 |
150,0 |
131,0 |
110,0 |
95,0 |
82,0 |
35000,0 |
- |
208,0 |
162,0 |
141,0 |
119,0 |
102,0 |
89,0 |
Примечания : 1. При заливке в сырые формы указанные в табл. 151 значения сечений питателей увеличивать в 1,6 раза.
2. При заливке среднелегированных сталей с содержанием 1,6 — 2,0 % Mn,
0,7 – 1,1 % Cr, до 3,0 % Ni и 0,3 — 0,5% Mo указанные в табл. 151 значения сечений питателей увеличивать в 1,1 раза.
3. При заливке высоколегированных сталей с содержанием 11,0 — 14,0 % Mn,
8,0 – 40,0 % Cr, 11,0-26,0 % Ni и др. указанные в табл. 151 значения сечений питателей увеличивать в 1,25 раза.
