Конструирование стояков

9.3.1.Литниковый стояк (Стояк) — элемент литниковой системы в виде нисходящего от литниковой чаши канала(ГОСТ 18169-86). Стояк служит для передачи расплавленного металла из литниковой чаши к другим элементам литниковой системы или непосредственно в полость литейной формы.

9.3.2.Расчет площади нижнего сечения стояка производится по формуле (1 ):

F ст н = 1,0 - 1,4 F пит (1 )

где : F ст н — площадь нижнего сечения стояка, см2; F пит — суммарная площадь питателей в форме, см2;

Нижний диаметр стояка определяют по формуле (2 ):

D = F ст н / 3,14, ( 2 )

где : D — нижний диаметр стояка, см ; F ст н - площадь нижнего сечения стока, см2.

9.3.3.Чаще всего стояки размещают вертикально. Для обеспечения замкнутости системы и удобства формовки используют конические расширяющиеся вверх круглые стояки.

9.3.4.Конусность стояка зависит от его высоты. Значения разницы верхнего

d с.в. и нижнего d с.н. диаметров стояков в зависимости от его высоты приведены в табл. 135.

Таблица 135. Разница верхнего и нижнего диаметров стояка в зависимости от его

высоты

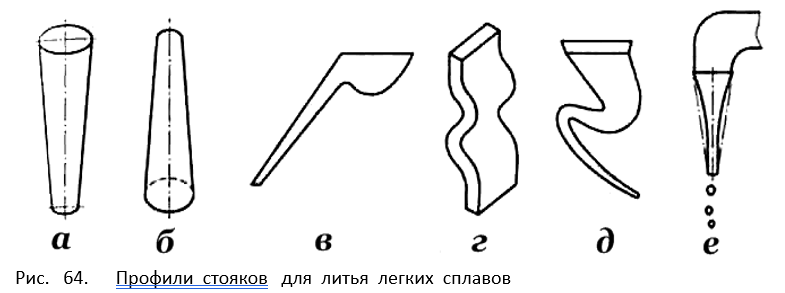

9.3.5. При литье легких сплавов применяют, кроме круглых вертикальных стояков, ленточные прямоугольные, зигзагообразные, наклонные прямые и наклонные в виде «гусиной шейки» стояки (Рис. 64 ). 184

а - вертикальный с уклоном ; б- вертикальный с обратным уклоном ; в - прямой наклонный стояк; г- ленточный зигзагообразный прямоугольный стояк; д - «гусиная шейка» ; е — продольное сечение стояка в в виде свободно падающей струи.

В табл 136 приведены рекомендуемые размеры нижнего сечения стояков в зависимости от высоты отливки h отл и массы отливки М отл

Таблица 136 Размеры нижнего сечения стояков в зависимости от высоты и массы

отливок

Для чугунного литья минимальная избыточная высота стояка H ( избыточный напор ) над уровнем самой высокой точки отливки определяют по формуле 3 :

H = L . tg & , ( 3 )

где : - расстояние от центра стояка до наиболее удаленной и высокой точки отливки ;

& - угол падения напора жидкого металла в зависимости от толщины стенки отливки.

Значения угла падения в зависимости от расстояния L и толщины стенки отливки приведены в табл. 137.

185

Таблица 137. Значения угла падения напора
