Графическое изображение отливки должно быть выполнено на карте эскизов в соответствии с требованиями ГОСТ 3.1125-88.
При вычерчивании отливки следует учитывать все припуски с указанием их величины.

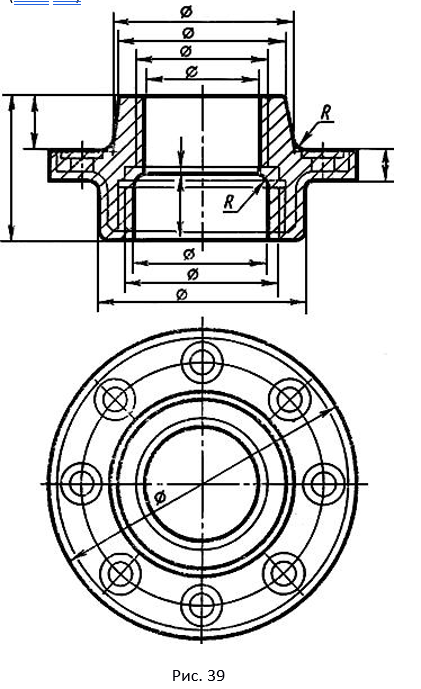

Внутренний контур обрабатываемых поверхностей, а также отверстий, впадин и вытачек, не выполняемых в литье, изображают слошной тонкой линией. Рис 39.

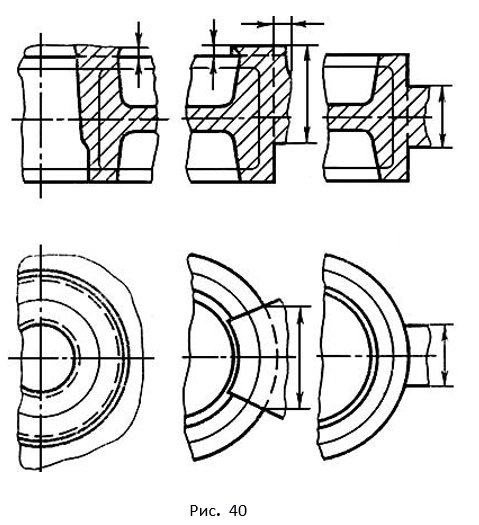

Остатки питателей, выпоров, промывников, стяжек и прибылей выполняют на изображении отливки. Линия отрезки должна соответствовать способу отрезки : при отрезке резцом, дисковой фрезой, пилой и т. п. ее выполняют сплошной тонкой линией, при огневой резке или обламывании — сплошно волнисто линией. Рис. 40

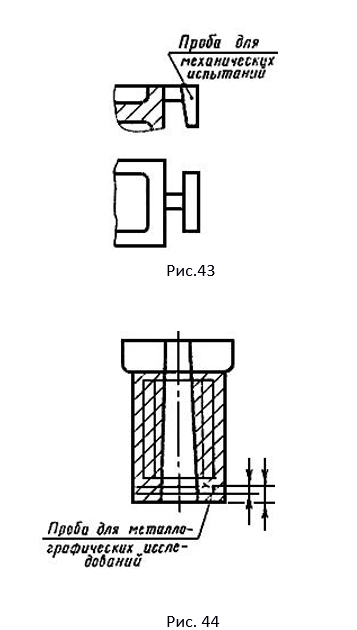

Усадочные ребра, стяжки, технологические приливы, пробы для испытаний выполняют на изображении отливки полностью сплошной основной линией( Рис. 41,42,43,44).
Для проб, вырезаемых из тела отливки, указывают размеры, определяющие их место ( Рис 44).
Назначение пробы указывают на полке линии- выноски ( Рис. 43,44 )
