В основе проектирования технологического процесса получения отливок лежит задача получения качественной заготовки высокой степени точности с минимальными припусками на механическую обработку при наименьших затратах средств, времени и труда.
Выбор технологии изготовления отливки зависит от ее массы, серийности, класса точности поверхности, сплава и предъявляемых эсплуатационных свойств.
Отливки по массе делятся на 4 группы : I – мелкие, массой до 20,0 кг, II-средние, массой от 20,0 до 1000,0 кг, III – крупные, массой от 1000,0 до 5000,0 кг и IV – очень крупные, массой свыше 5000,0 кг.
Серийность или объем партии продукции влияют на выбор материалов, технологического оборудования, что определяет себестоимость производства
Важным этапом является проверка технологичности конструкции отливки. Конструкция литой детали считается технологичной, если она обеспечивает простоту изготовления модели, формы и стержней, технологическую возможность обрубки и очистки отливки, механическую обработку детали. Основные требования к конструкции литой детали это: простота, равные по толщине стенки отливки, плавные сопряжения стенок; возможность разъема модели в одной плоскости; при наличии на модели выступающих частей они должны быть отъемными; удобное крепление стержней, не препятствующее свободной усадке металла при затвердевании. Конструкция литой детали должна обеспечивать направленное затвердевание отливки.
Графическое изображение элементов литейных форм и отливок выполняют в соответствии с ГОСТ 3.1125-88.
Разъем модели и формы показывают отрезком или ломаной штрихпунктирной линией, заканчивающейся знаком Х- -Х , над которой указывается буквенное обозначение МФ.

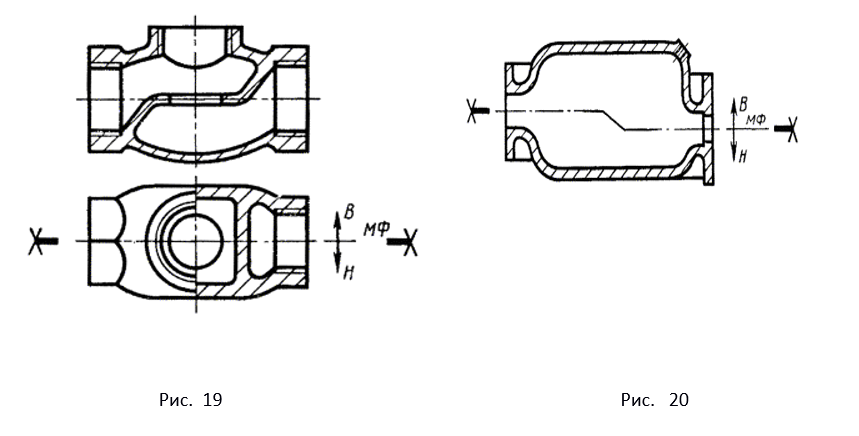

Направление разъема показывают сплошной основной линией, ограниченной стрелками и перпендикулярной к линии разъема МФ ( рис. 19,20 ).
Направление разъема показывают сплошной основной линией, ограниченно стрелками и перпендикулярной к линии разъема ( рис. 19,20 )

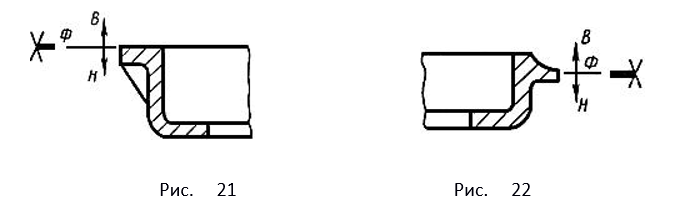

При применении неразъемных моделей указывают только разъем формы Ф.(Рис.21,22).
Разъем формы и модели сложных отливок показывают на минимально необходимом числе изображений, достаточном для определения разъема.

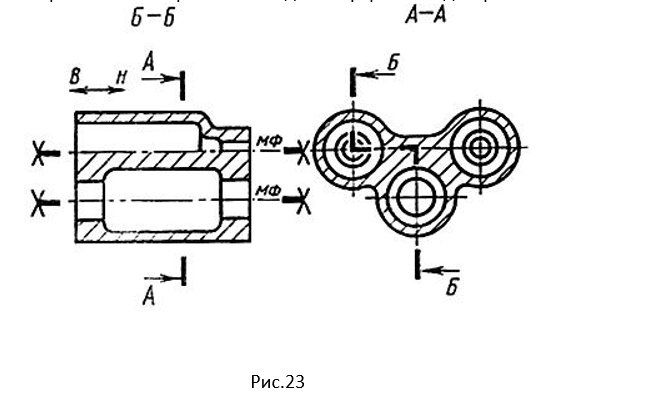

При нескольких разъемах модели и формы каждый разъем показывают отдельно (Рис. 23)
Положение отливок в форме при заливке обозначают буквами В (верх ) и Н (низ). Буквы проставляют у стрелок, показывающих направление разъема формы (Рис. 19-23).
Если отливка формуется в горизонтальном положении, а заливается в вертикальном, то буквенное обозначение верха и низа отливки у стрелок не ставится, а параллельно заливке проводится сплошная основная линия, ограниченная стрелками. У стрелок ставится буквенное обозначение верха и низа ( рис. 23).
