9.9.1. Сетки литейные предназначены для фильтрации расплавленного металла и позволяют уменьшить попадание в форму шлаков и прочих примесей. Сетки должны обладать высокой огнеупорностью и жесткостью. На практике применяют керамические, металлическиесетки и сетки из кремнеземной ткани. Готовые сетки из кремнеземной ткани поставляются по ТУ - РФ 100229713.001-2004 в рулонах следующих марок:
ФЭЧ — литейный фильтр для чугуна; предназначен для фильтрации расплавов чугуна с температурой металла не более 1500 о С. Размеры ячеек 1,2, 1,5 2,0 мм. Сетка обладает модифицирующим эффектом.
ФЭС - литейный фильтр для стали; предназначен для фильтрации металла из высокоуглеродистых и марганцовистых марок сталей с температурой заливки не более 1700 о С; Размеры ячеек - 1,5 и 2,0 мм. Обладает способностью адгезии и связывания в неметаллическую фазу растворенных примесей.
ФЭБ- фильтрующий элемент для бронзы; размер ячеек — 1,0, 1,5 и 2, мм. Температура сплава от 380 до 1500 оС.
ФЭА — литейный фильтр предназначен для фильтрации алюминиевых и других сплавов с температурой плавления до 900 о С. Размеры ячеек - 1,2, 1,5 и 2,0 мм.
9.9.2.Сетки литейные кремнеземные марок КС-11-ЛА с размером ячеек 1,5 и 2,0 мм выпускаются по ТУ 5952- 177 — 05786904 — 2003, ТУ 6 -1- 318 — 78 и др.

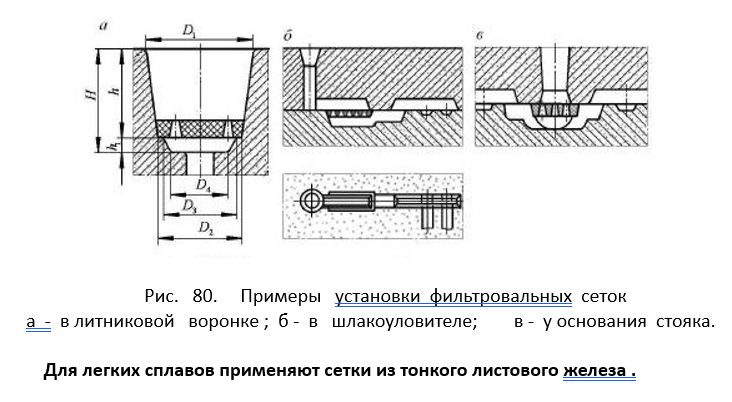

9.9.3. При ручной формовке применяют керамические сетки. Керамические сетки представляют собой плоский стержень с отверстиями , выполненный из стержневой смеси ( Рис. 79)
а - в литниковой воронке ; б - в шлакоуловителе; в - у основания стояка.
Для легких сплавов применяют сетки из тонкого листового железа .
