Металлические модельные комплекты и стержневые ящики обладают износостойкостью более 100000 съемов и более, обеспечивая при этом высокое качество отливок благодаря повышенной точности ( 3 - 4 класс ) и высокой чистоте обработанной поверхности. Модели литейные металлические должны соответствовать техническим требованиям по ГОСТ 21087-758. Стержневые ящики металлические должны соответствовать требованиям по ГОСТ 19410-74. Конструктивные элементы металлических моделей и стержневых ящиков (крепеж, венты, втулки, ручки и др.) должны соответствовать требованиям ГОСТ 21079 - 21086, 19376 - 19409.
Металлические модели и их элементы изготовляют из алюминиевых сплавов марок АЛ3В, АЛ4В, АЛ9В, АЛ10В, АЛ14В, АЛ15В 1583-93 (ДСТУ 2839-94 ) ;
из серого чугуна марок не ниже СЧ15 — СЧ32 по ГОСТ 1412- 85 ;
из стали по ГОСТ 977 - 88 и марок ст3 по ГОСТ 380-2005 ;
из бронзы по ГОСТ 613 - 79 ;
из латуни по ГОСТ 1020 -97 ;
Отливки деталей стержневых ящиков должны изготовляться (ГОСТ 19410 -74 ):
-из алюминиевых сплавов марок АЛ3В, АЛ4В, АЛ7В, АЛ9В, АЛ10В, АЛ14В, АЛ15В 1583-93 (ДСТУ 2839-94 ) ;
- из серого чугуна марок не ниже СЧ20 (ГОСТ 141 -85) ;
- из стали ГОСТ 977 -88.
Литые заготовки моделей должны быть очищены от формовочной смеси и пригара; заливы, литники и прибыли должны быть обрублены и зачищены .
Литые заготовки не должны иметь трещин, сквозных спаев, ужимин глубиной более ¼ толщины стенки.
На формообразующих поверхностях моделей дефекты должны быть исключены.
Дефекты должны быть исправлены заваркой, пайкой и другими способами, обеспечивающими эксплуатационные качества моделей.
На формообразующих поверхностях моделей отверстия под головки винтов и болтов после сборки должны быть заделаны эпоксидной смолой с добавлением алюминиевой пудры марки ПАП-2 по ГОСТ 5494- 95. Для заделки отверстий допускается применение других материалов, обеспечивающих эксплуатационные качества моделей.
Перед механической обработкой алюминиевые литые заготовки моделей необходимо подвергнуть искусственному старению, а стальные и чугунные - низкотемпературному отжигу для снятия внутренних напряжений.
Неплоскостность поверхности разъема моделей не должна превышать 0,01 мм на длине 100 мм.
Нормы точности металлических моделей по ГОСТ 3212 - 92
247
Формовочные уклоны металлических моделей и знаков по ГОСТ 3212 — 92
Шероховатость поверхности металлических моделей по ГОСТ 13355-74
Допуски расположения осей отверстий под крепежных детали по ГОСТ 14140 - 81
Размеры сквозных отверстий под крепежные детали по 2-му ряду
ГОСТ 11284 — 75
Резьба по ГОСТ 9150 - 2002; поле допуска для гаек 7Н, болтов 8g — по
ГОСТ 16093 - 2004 ;
Размеры сбегов, недорезов, проточек,, фасок резьбы - по ГОСТ 10549 -80. Размеры канавок для выхода шлифовального круга - по ГОСТ 8820 -69.
Толщина стенок и ребер жесткости металлических моделей и стержневых ящиков должны соответствовать ГОСТ 19370-74. Пример расположения ребер жесткости алюминиевого стержневого ящика приведен на рис. 89.
Размеры ребер жесткости приведены в табл. 180 и табл . 181.
Таблица 180
Средний габаритный размер стержневого ящика L + B ----------- или D, мм 2 |
s (предельное отклонение +_ 1,0) мм |
h , не менее, мм |
До 250 |
7,0 |
15,0 |
Св. 250 до 400 |
8,0 |
20,0 |
Св. 400 до 630 |
10,0 |
25,0 |
Св. 630 до 850 |
12,0 |
30,0 |
Св. 850 до 1000 |
14,0 |
40,0 |
Таблица 181
H, мм, не более |
α, не более |
До 50 |
3º |
Св. 50 до 100 |
2º |
Св. 100 до 200 |
1º 30' |
Св. 200 |
1º |

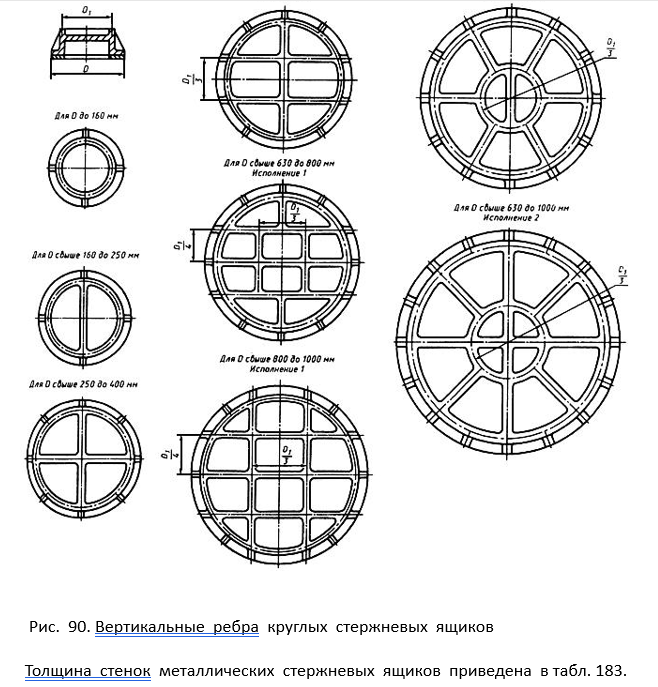

Вертикальные ребра прямоугольных стержневых ящиков показаны на рис. 89.
Таблица 182.Количество вертикальных ребер в зависимости от габаритных размеров прямоугольного стержневого ящика ( ГОСТ 19370-74)
Габаритный размер L1 или B1, мм |
Количество ребер ( равномерно расположенных ) |
Св. 160 до 250 |
2; 3 |
Св. 250 до 400 |
3; 4 |
Св. 400 до 630 |
4; 5 |
Св. 630 до 1000 |
5; 6 |
Таблица 183. Толщина стенок металлических стержневых ящиков (ГОСТ 19370-74)
Средний габаритный размер стержневого ящика , мм L + B * ----------- 2 |
Толщина алюминиевых ящиков, мм |
Толщина чугунных ящиков, мм |
||
Номин. |
Пред.откл. |
Номин. |
||
До 250 |
8,0 |
+1,5 ; -0,5 |
6,0 |
+1,5 ; -0,5 |
Св. 250 до 400 |
10,0 |
+2,0 ; - 1,0 |
8,0 |
+2,0 ; - 1,0 |
Св. 400 до 630 |
12,0 |
10,0 |
||
Св. 630 до 1000 |
15,0 |
+3,0 ; - 2,0 |
12 |
|
* L - длина стержневого ящика, В — ширина стержневого ящика.
Допускается увеличение до 35% толщины стенок для стержневых ящиков, предназначенных для изготовления стержней пескодувным способом.
Конструкции креплений, стяжек, подъемов, цапф и др., применяемых при изготовлении деревянных моделей и стержневых ящиков, применяют при изготовлении металлических моделей и стержневых ящиков, предназначенных для изготовления песчаных форм.
Перечень ГОСТов на конструктивные элементы металлических моделей и стержневых ящиков приведен в табл. 20 ????
Таблица 184 . Перечень ГОСТов на конструктивные элементы металлических моделей
и стержневых ящиков
Номер ГОСТа |
Название |
21079 21080 21081 21082 21083 21084 21085 21086 |
Стенки, борта и ребра жесткости металлических литейных моделей Приливы металлических литейных моделей под крепежные детали Модели литейные алюминиевые. Формирование отъемных частей Модели литейные металлические. Крепление сборных моделей. Конструкция и размеры. Модели литейные металлические. Крепление частей моделей. Конструкция и размеры. Модели литейные металлические. Фиксирование прибылей.. Конструкция и размеры. Выпора газоотводные для металлических литейных моделей. Конструкция и размеры. Календари почасовые и сменные наборные для металлических литейных моделей. Конструкция и размеры. |
19367 19368 19369 19370 19371 19372 19373 19374 19375 19376 19377 19378 19379 19380 19381 19382 19383 19384 19385 19386 19387 19388 19389 19390 19391 19392 19393 19394 19395 19396 19397 19398 19399 19400 19401 19402 19403 19404 19405 19406 19407 19408 19409 19410 |
Борта алюминиевых стержневых ящиков. Размеры Борта с планками- перекрывателями алюминиевых стержневых ящиков. Размеры Борта с упл отненими алюминиевых стержневых ящиков. Размеры Толщина стенок и ребер жесткости металлических стержневых ящиков. Размеры Ручки литые алюминиевых стержневых ящиков. Размеры Приливы алюминиевых стержневых ящиков для ручек и скоб. Размеры Приливы алюминиевых стержневых ящиков для цапф. Размеры Ушки и приливы алюминиевых стержневых ящиков и промежуточных плит. Размеры Вкладыши для алюминиевых стержневых ящиков. Размеры Стенки торцовые (заглушки ) для алюминиевых стержневых ящиков. Размеры Вставки стержневых ящиков, закрепляемые винтом. Размеры Вставки стержневых ящиков, закрепляемые щеколдой. Размеры Рамки наполнительные для стержневых ящиков. Размеры Каналы вентиляционные и отверстия для установки вент в стержневых ящиках и вентиляционных плитах. Размеры Штыри для стержневых ящиков. Конструкция и размеры Штыри фиксирующие для стержневых ящиков. Конструкция и размеры Штыри установочные для стержневых ящиков. Конструкция и размеры Штыри крепежные для стержневых ящиков. Конструкция и размеры Втулки для стержневых ящиков. Конструкция и размеры Скобы для стержневых ящиков. Конструкция и размеры Ручки для стержневых ящиков. Конструкция и размеры Скобы крепежные для разъемных стержневых ящиков. Конструкция и размеры Рамки для крепления разъемных стержневых ящиков. Конструкция и размеры Кольцо для крепления разъемных стержневых ящиков. Конструкция и размеры Клинья крепежные для стержневых ящиков. Конструкция и размеры Швеллеры для крепления сушильных плит к стержневым ящикам. Конструкция и размеры Щеколды для стержневых ящиков. Конструкция и размеры Стойки круглые и прямоугольные для стержневых ящиков. Конструкция и размеры Венты литые для стержневых ящиков. Конструкция и размеры Венты для стержневых ящиков. Конструкция и размеры Венты сетчатые для стержневых ящиков. Конструкция и размеры Втулки пескодувные для стержневых ящиков. Конструкция и размеры Втулки пескодувные с уплотнением для стержневых ящиков. Конструкция и размеры Вставки бронирующие установочные для стержневых ящиков. Конструкция и размеры Вставки бронирующие для стержневых ящиков. Конструкция и размеры Ящики стержневые алюминиевые разъемные. Соединения штырями Ящики стержневые алюминиевые разъемные. Соединения штырями облегченные Ящики стержневые алюминиевые разъемные. Соединения регулируемыми штырями Ящики стержневые алюминиевые разъемные. Соединения шарнирные Ящики стержневые алюминиевые разъемные. Крепление откидными болтами Ящики стержневые алюминиевые разъемные. Крепление откидными ручками Ящики стержневые алюминиевые. Крепления штырями Ящики стержневые алюминиевые. Крепления швеллерами Ящики стержневые металлические. Технические условия |
