9.7.1 Выпор — элемент литниковой системы или полости литейной формы для вывода газов, наблюдения за заполнением литейной формы и для питания при усадке затвердевающей отливки жидким металлом ( ГОСТ 18169-86).
9.7.2. Выпор представляет собой открытый сверху вертикальный или наклонный канал, обычно круглого, овального или прямоугольного сечения . Выпор устанавливают над отливкой как можно далее от места подвода металла или сбоку.( Рис. 75). Если отливок несколько, выпоры устанавливают над каждой отливкой. Площадь сечения всех выпоров fв определяют по формуле :
2 V ф
Σ fв = ----------- , (14 )
( t x v )
где : Σ fв - суммарная площадь выпоров в форме,м ; V ф — объем формы, м3;
t - время заливки,c ; v - критическая скорость истечения воздуха из выпора
( v = 1 м/с ) ;
Gж
Объем формы V ф = -------------, (15 )
ρ
где Gж — масса жидкого металла в форме , кг; ρ - плотность металла, кг/ м3.

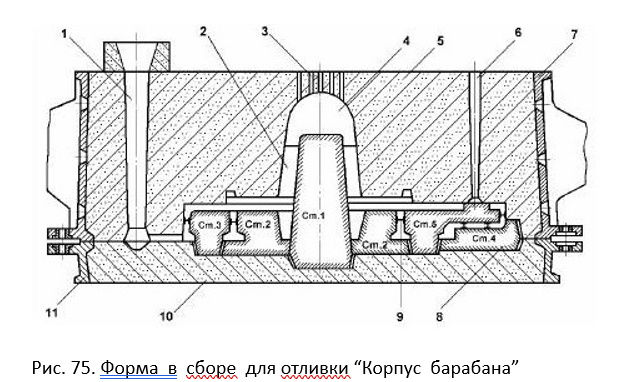

1- стояк литниковый; 2- полость формы; 3 - газоотводящие каналы; 4 - прибыль; 5 - верхняя полуформа ; 6 — выпор; 7 — верхняя опока; 8 — знаковые части стержней; 9- жеребейки ; 10 — нижняя полуформа; 11- нижняя опока ;
