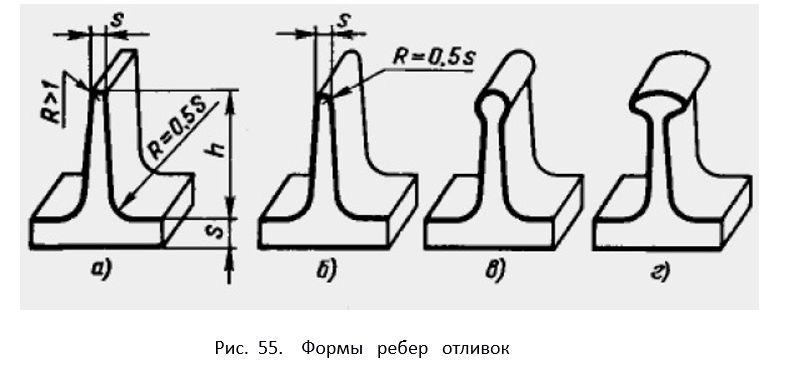

Ребра жесткости в отливках способствуют повышению их прочности, предупреждают возникновение усадочных дефектов и внутренних напряжений. Формы ребер показаны на рис. 55.
Основным размером ребра является толщина s у верхушки ( Рис 55, вид а ).
У верхушки ребер обязательны галтели радиусом не менее 1 мм. Верхушки ребер толщиной до 6 мм закругляют радиусом R = 0,5 s ( Рис. 55, вид б ). Основание ребер соединяют со стенкой галтелями радиусом R = 0,5 s. Для повышения прочности ребра можно делать с утолщениями в верхней части - бульбовые ( Рис. 5, вид в ) и тавровые (Рис. 5, вид г ). Формовка таких ребер требует применения стержней.
